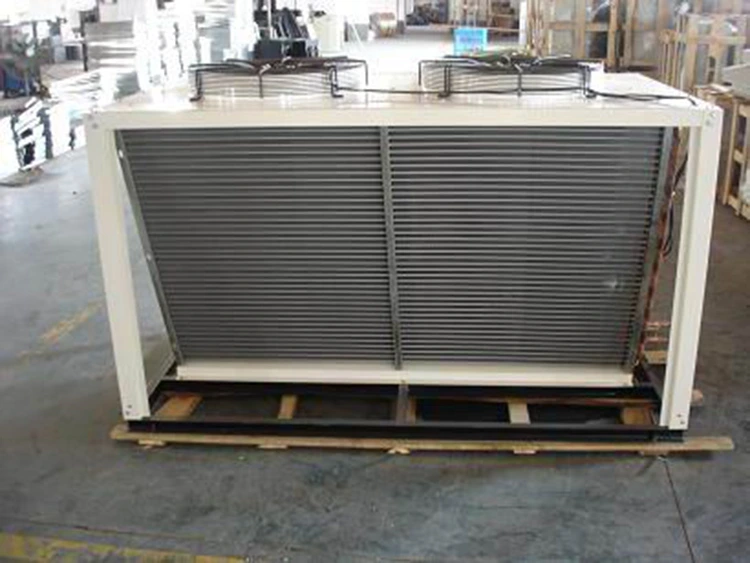

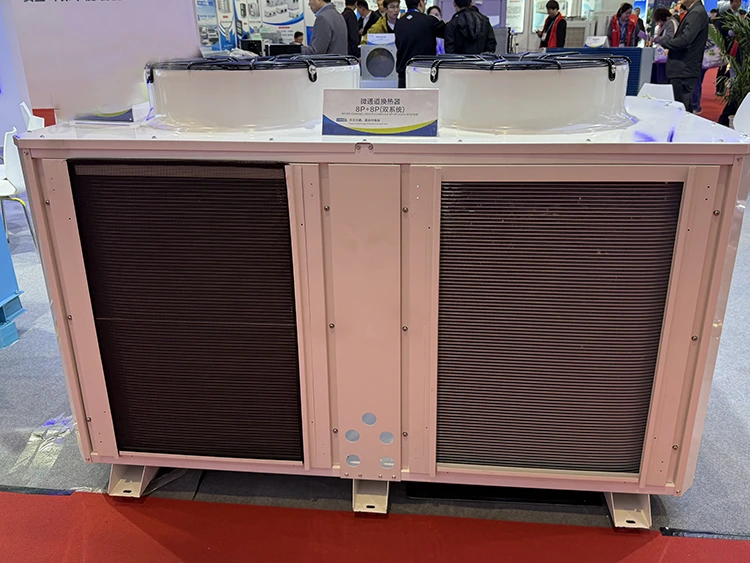

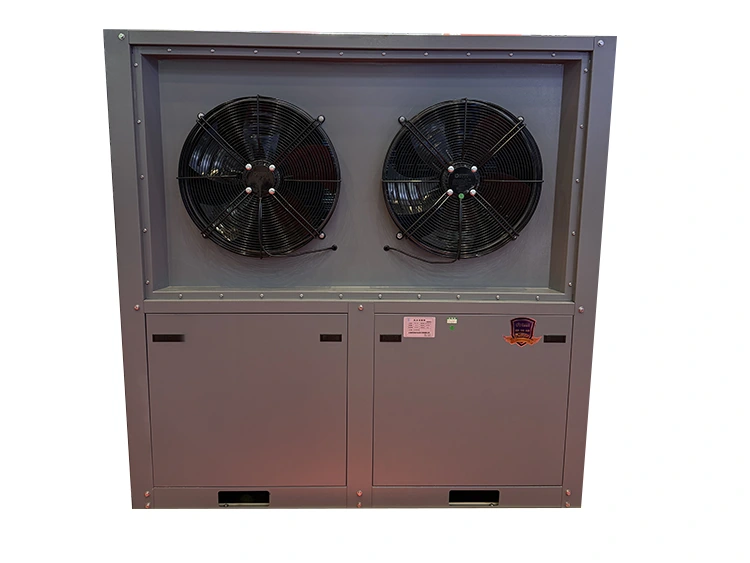

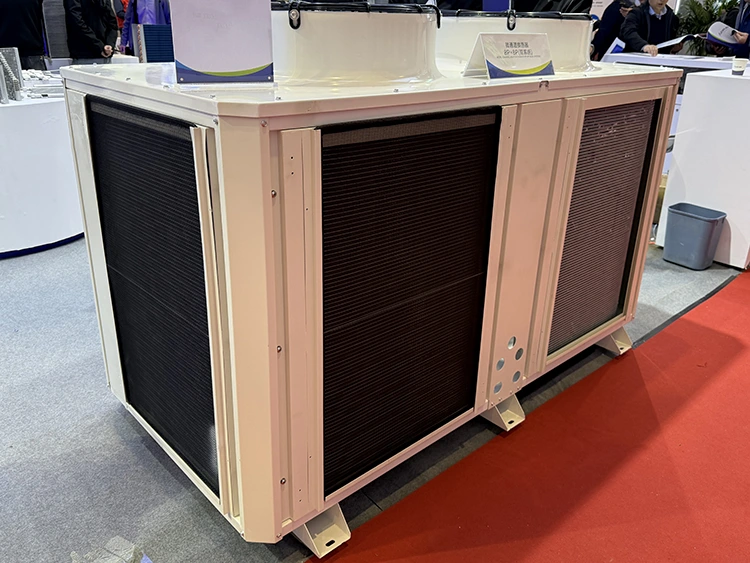

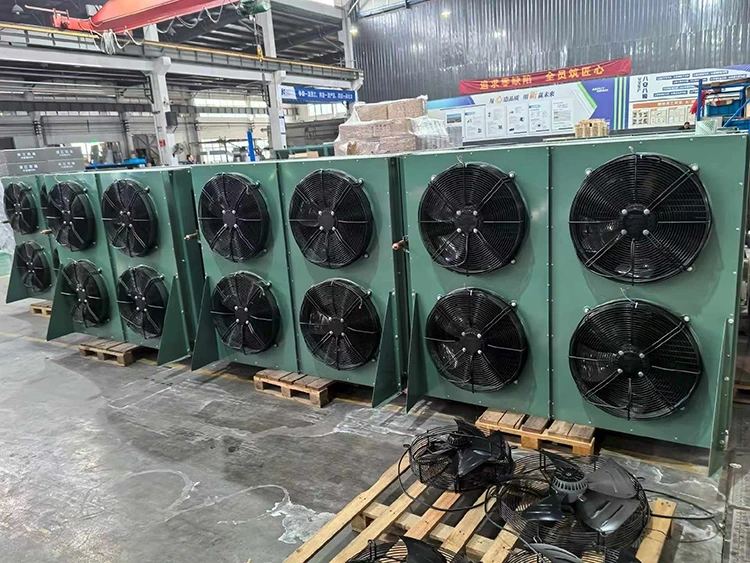

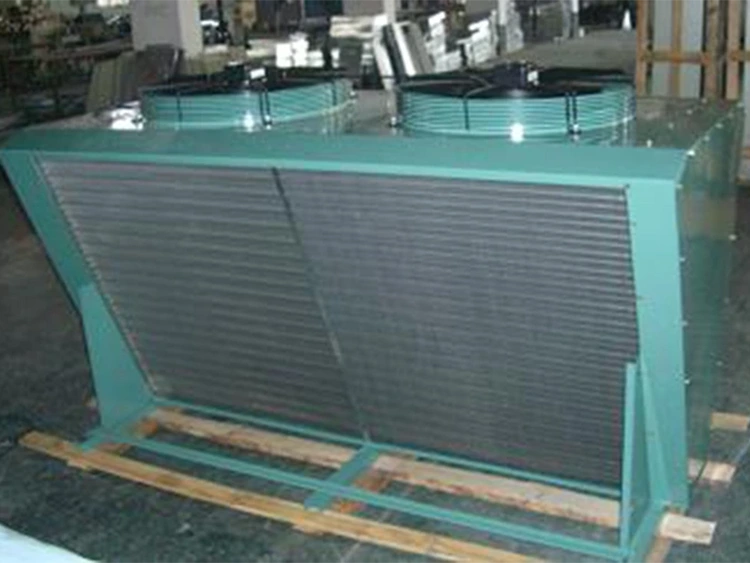

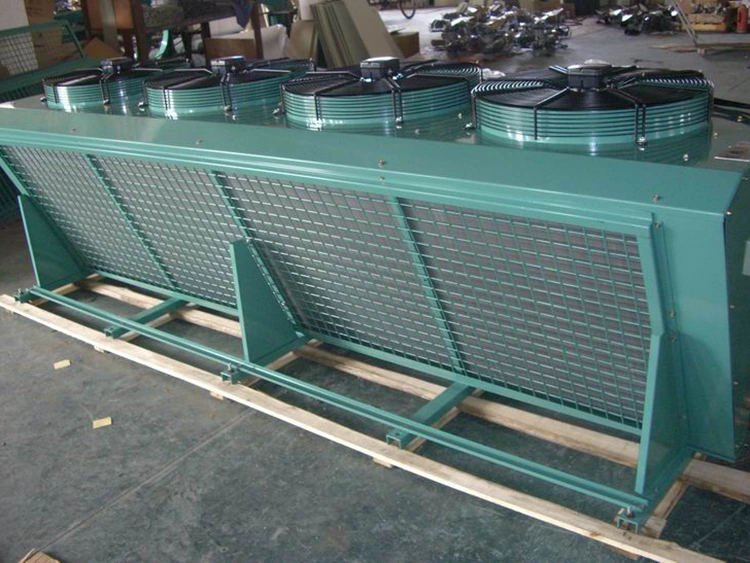

Condensatore raffreddato ad aria
Il condensatore raffreddato ad aria Lynxcool prodotto in Cina offre uno smaltimento del calore ad alta efficienza senza fornitura d'acqua. Perfetto per celle frigorifere commerciali, refrigerazione di supermercati o raffreddamento di processi industriali, è dotato di batterie alettate in alluminio, configurazioni a V o orizzontali piatte, ventilatori con inverter EC e compatibilità multi-refrigerante. Affidabile, a bassa manutenzione ed esportato in tutto il mondo, ideale per l'approvvigionamento di grandi quantità e l'integrazione di sistemi.
Il condensatore raffreddato ad aria è progettato e prodotto da Lynxcool in Cina, offrendo soluzioni raffreddate ad aria affidabili e ad alte prestazioni in tutto il mondo. Disponibile nelle configurazioni a V, A-frame, piana orizzontale e remota, può adattarsi a qualsiasi ambiente di installazione. Le batterie utilizzano alette in alluminio fissate meccanicamente a tubi in rame o interamente in alluminio e sono sottoposte a test di tenuta con azoto secco a 1,5 volte la pressione di progetto per garantire sicurezza e affidabilità.
Principio di funzionamento
Il principio di funzionamento del condensatore è quello di respingere il calore proveniente dal vapore refrigerante ad alta pressione e ad alta temperatura raffreddandolo con aria, riconvertendolo in liquido. Il processo può essere riassunto in tre fasi:
1.Circolazione del refrigerante: il refrigerante assorbe calore nell'evaporatore, quindi viene compresso ad alta pressione e temperatura prima di entrare nelle serpentine del condensatore.
2. Scambio di calore con l'aria: l'aria passa attraverso i tubi alettati tramite ventole, portando via il calore e condensando il refrigerante in liquido.
3. Controllo della pressione e risparmio energetico: i ventilatori EC con inverter o il ciclo dei ventilatori a pressione controllata mantengono stabile la pressione di condensazione, riducendo il carico del compressore e migliorando l'efficienza del sistema.
Questo design garantisce un trasferimento di calore uniforme, un'elevata efficienza ed elimina la necessità di raffreddamento ad acqua, rendendolo adatto ad ambienti con acqua limitata. Le disposizioni ottimizzate della batteria a V e piatta massimizzano lo scambio di calore in spazi compatti.
Caratteristiche principali e vantaggi
Il condensatore raffreddato ad aria Lynxcool integra raffreddamento ad alta efficienza, controllo intelligente dell'energia e materiali durevoli per fornire soluzioni di refrigerazione complete. Sia sui tetti, in piccoli locali tecnici o in grandi sistemi remoti, garantisce prestazioni stabili e affidabilità a lungo termine.
● Design della batteria ad alta efficienza: alette in alluminio collegate a tubi in rame o alluminio, con diversi tipi di alette (piatte, a lamelle, ondulate) e spaziatura di 1,0–3,5 mm, massimizzano l'efficienza del trasferimento di calore.

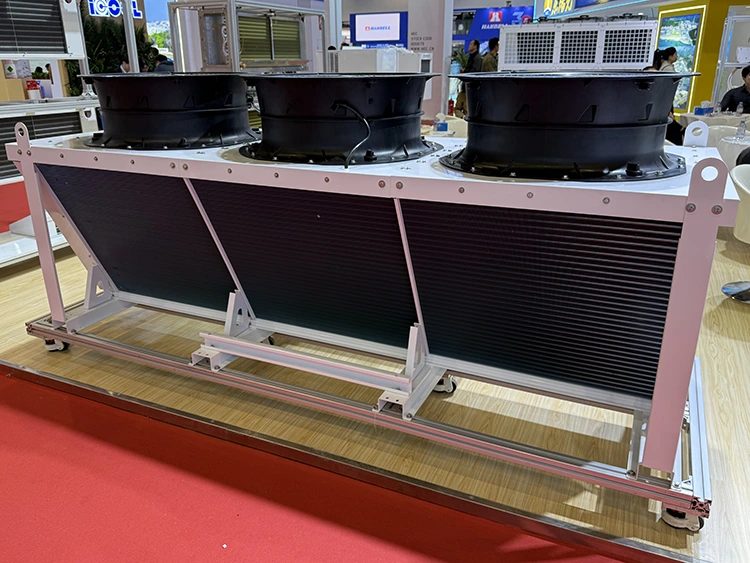

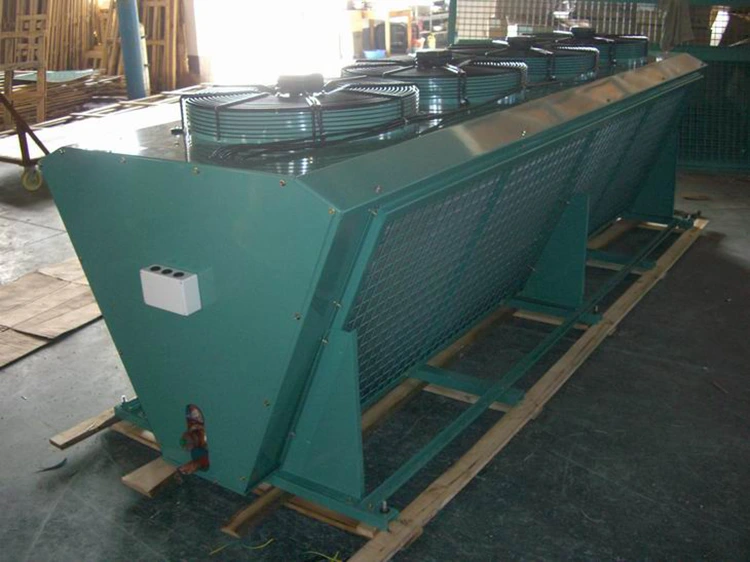

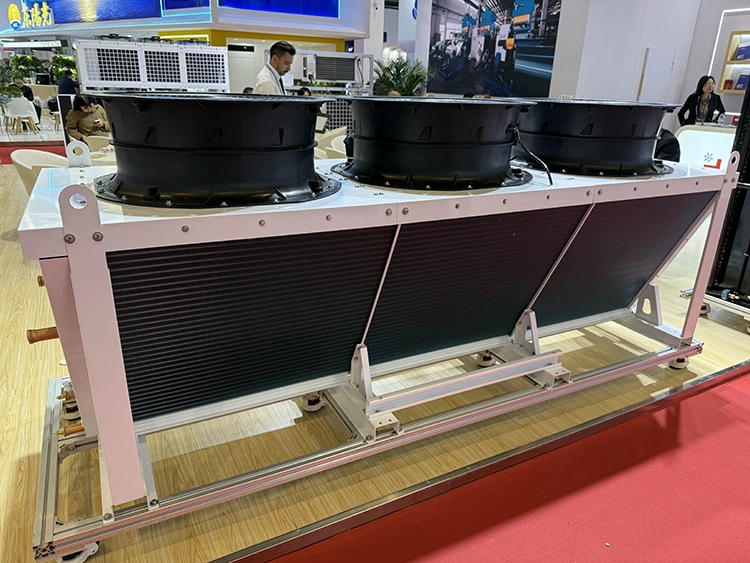

● Configurazioni versatili: le installazioni a V, con telaio ad A, orizzontali piatte e remote soddisfano diversi requisiti spaziali e di progetto.
● Controllo delle ventole a risparmio energetico: le ventole EC con inverter regolano la velocità in base alla pressione di condensazione, riducendo il consumo energetico del 12–30% a carico parziale e diminuendo al tempo stesso i livelli di rumore.
● Protezione dalla corrosione: rivestimento epossidico dorato, rivestimento in poliuretano o opzioni anticorrosione complete adatte per ambienti costieri, industriali e agricoli.
● Compatibilità con più refrigeranti: supporta R134a, R404A, R507A, R448A, R449A, R410A, R22 e sistemi a CO₂ ad alta pressione per HFC/HFO e applicazioni transcritiche/a cascata.
Con queste caratteristiche, il condensatore raffreddato ad aria Lynxcool migliora l'efficienza del sistema, riduce i costi operativi e riduce i requisiti di manutenzione, garantendo un funzionamento affidabile e stabile in tutte le applicazioni di refrigerazione.
Applicazioni e utenti idonei
Il condensatore raffreddato ad aria è ampiamente utilizzato nei settori commerciale, industriale e alimentare. Le applicazioni tipiche includono:
● Celle frigorifere commerciali: i condensatori remoti montati sul tetto o in piazzale si integrano perfettamente con le unità di refrigerazione per celle frigorifere su larga scala.
● Sistemi centrali per supermercati: condensatori remoti montati sul tetto compatibili con i refrigeranti R404A/R448A/R449A, che riducono il consumo energetico del 15-25%.
● Lavorazione degli alimenti e refrigerazione industriale: fornisce un controllo preciso della temperatura e un efficiente scambio termico, garantendo la coerenza della linea di produzione.
● Sistemi transcritici e a cascata a CO₂: le batterie a CO₂ supportano sistemi ad alta pressione (>130 bar) o bassa pressione (<50 bar).
Gli utenti principali includono appaltatori di refrigerazione, integratori di sistemi, grandi operatori della catena del freddo, produttori di apparecchiature OEM e operatori di celle frigorifere. Indipendentemente dalla scala del progetto, il condensatore raffreddato ad aria Lynxcool garantisce un funzionamento ad alta efficienza con bassa rumorosità.
Parametri tecnici
|
Parametro |
Valore/Intervallo |
|
Capacità di rifiuto del calore |
2 kW — 2.000 kW (unità singola) |
|
Intervallo di temperatura di condensazione |
da +25°C a +60°C |
|
Temperatura di progetto ambientale |
Fino a +43°C standard; Opzione temperatura ambiente elevata +55°C |
|
Pressione di progettazione lato refrigerante |
28 bar / 42 bar (opzione CO₂ alta pressione) |
|
Tipi di configurazione |
Forma a V (telaio ad A) / Orizzontale piatto / Remoto / Montato sul tetto |
|
Costruzione della bobina |
Alette in alluminio su tubi in rame (standard); opzione interamente in alluminio |
|
Tipo di pinna |
Piatto/A lamelle/Ondulato: in base al servizio e alla velocità dell'aria |
|
Spaziatura delle alette |
1,0 — 3,5 mm (a seconda dell'applicazione) |
|
Diametro del tubo |
7 mm / 9,52 mm / 12,7 mm — in base al design del circuito |
|
Opzione di rivestimento della bobina |
Rivestimento anticorrosivo epossidico, poliuretanico o gold-fin |
|
Tipo di ventola |
Elica assiale (standard); Opzione inverter EC |
|
Protezione del motore del ventilatore |
Norma IP54; Opzione IP65 |
|
Controllo della velocità della ventola |
Velocità fissa / Velocità variabile con inverter EC / Cicli pressostato |
|
Refrigeranti supportati |
R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂ |
|
Materiale del telaio |
Acciaio zincato a caldo o acciaio dolce verniciato a polvere |
|
Intervallo ambientale operativo |
Da −10°C a +55°C (a seconda del modello) |
|
Livello di rumore |
≤ 55–72 dB(A) a 1 m (in base al numero di ventole e alla velocità) |
|
Tipo di connessione |
Tronchetti brasati ODS in rame o svasati SAE/flangiati per unità di grandi dimensioni |
|
Prova di tenuta della bobina |
Azoto secco a 1,5× pressione di progetto; certificato di fabbrica rilasciato |
|
Dimensioni dell'unità (tipica 100 kW) |
2.000 × 800 × 1.400 mm (L × P × A) |
|
Spaziatura delle alette: 2,2 mm |
||||||||||
|
Tipo modello |
C1-010 |
C1-011 |
C1-012 |
C1-017 |
C1-020 |
C1-023 |
C1-025 |
|||
|
Capacità di scambio termico |
R404A |
△ |
chilowatt |
9.59 |
11.03 |
12.32 |
17.14 |
20.03 |
23.11 |
25.38 |
|
Y |
15.47 |
17.99 |
20.65 |
22.66 |
||||||
|
R22 |
D |
9.34 |
10.65 |
11.70 |
16.89 |
19.58 |
22.15 |
24.87 |
||
|
Y |
15.19 |
17.51 |
19.72 |
22.12 |
||||||
|
Flusso d'aria velocità di soffiaggio |
△ |
M³/h |
2692 |
2539 |
2292 |
5717.00 |
5330.00 |
4718.00 |
7701.00 |
|
|
Y |
4874.00 |
4635.00 |
4220.00 |
6513.00 |
||||||
|
Motore del ventilatore elettromotore del ventilatore |
△ |
Fase |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
175 |
175 |
175 |
540.00 |
540.00 |
540.00 |
790.00 |
||
|
Y |
380.00 |
380.00 |
380.00 |
490.00 |
||||||
|
△ |
A |
0.77 |
0.77 |
0.77 |
1.05 |
1.05 |
1.05 |
1.45 |
||
|
Y |
0.68 |
0.68 |
0.68 |
0.89 |
||||||
|
Ventilatore elettrico |
N.xφ |
1x1x350 |
1x1x350 |
1x1x350 |
1x1x450 |
1x1x450 |
1x1x450 |
1x1x500 |
||
|
Livello di pressione sonora Rumore |
△ |
DB(A)10m |
31 |
31 |
31 |
43.00 |
43.00 |
43.00 |
49.00 |
|
|
Y |
38.00 |
38.00 |
38.00 |
43.00 |
||||||
|

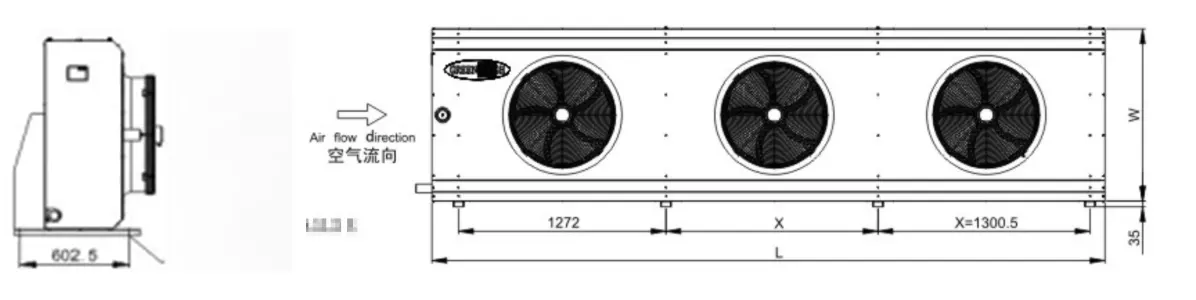

Dimensione Dimensioni esterne |
L |
mm |
878 |
878 |
878 |
1028 |
1028 |
1028 |
1228 |
|
|
w |
mm |
522 |
522 |
522 |
625 |
625 |
625 |
828 |
||
|
H |
mm |
752 |
752 |
752 |
796 |
796 |
796 |
876 |
||
|
Peso del prodotto (vuoto) Peso |
kg |
32 |
35 |
40 |
46 |
50 |
56 |
63 |
||
|
Ingressoφ |
mm |
15.88 |
15.88 |
15.88 |
22.22 |
22.22 |
22.22 |
22.22 |
||
|
Diametro di uscita |
mm |
15.88 |
15.88 |
15.88 |
15.88 |
19.05 |
19.05 |
22.22 |
||
Nota: i nostri prodotti standard sono progettati per il posizionamento orizzontale. Per le configurazioni verticali, aggiungere (H) alla designazione del modello, ad esempio C1-010 (H).
Nota: lo standard Greenhalgh C1 è lo scarico dell'aria verticale, per lo scarico dell'aria orizzontale aggiungere (H) nella nomenclatura, ad esempio: C1-010(H).
|
Spaziatura delle alette: 2,2 mm |
||||||||||
|
Tipo modello |
C1-029 |
C1-035 |
C1-049 |
C1-059 |
C1-070 |
C1-095 |
C1-114 |
|||
|
Capacità di scambio termico |
R404A |
△ |
chilowatt |
29.44 |
34.67 |
49.02 |
58.62 |
70.09 |
94.96 |
113.94 |
|
Y |
26.13 |
30.76 |
38.31 |
44.53 |
50.53 |
74.69 |
87.13 |
|||
|
R22 |
△ |
28.71 |
33.14 |
48.52 |
57.60 |
67.53 |
94.46 |
112.48 |
||
|
Y |
25.36 |
29.35 |
37.58 |
43.29 |
48.18 |
73.55 |
85.01 |
|||
|
Flusso d'aria velocità di soffiaggio |
△ |
M³/h |
7407.00 |
6838.00 |
17809 |
16944 |
15434 |
35620 |
33891 |
|
|
Y |
6386.00 |
6105.00 |
11549 |
11086 |
10093 |
23081 |
22157 |
|||
|
Motore del ventilatore elettromotore del ventilatore |
△ |
Fase |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
790.00 |
790.00 |
2600 |
2600 |
2600 |
5200 |
5200 |
||
|
Y |
490.00 |
490.00 |
1600 |
1600 |
1600 |
3200 |
3200 |
|||
|
△ |
A |
1.45 |
1.45 |
4.80 |
4.80 |
4.80 |
9.60 |
9.60 |
||
|
Y |
0.89 |
0.89 |
2.70 |
2.70 |
2.70 |
5.40 |
5.40 |
|||
|
Ventilatore elettrico |
N.xφ |
1x1x500 |
1x1x500 |
1x1x630 |
1x1x630 |
1x1x630 |
2×1x630 |
2x1x630 |
||
|
Livello di pressione sonora rumore |
△ Y |
DB(A)10m |
49.00 |
49.00 |
59 |
59 |
59 |
61 |
61 |
|
|
43.00 |
43.00 |
52 |
52 |
52 |
54 |
54 |
||||
|
Dimensione Dimensioni esterne |
L |
mm |
1228 |
1228 |
1528 |
1528 |
1528 |
2828 |
2828 |
|
|
w |
mm |
828 |
828 |
1032 |
1032 |
1032 |
1032 |
1032 |
||
|
H |
mm |
876 |
876 |
920 |
920 |
920 |
920 |
920 |
||
|
Peso del prodotto (vuoto) Peso |
kg |
69 |
76 |
110 |
115 |
130 |
198 |
218 |
||
|
Ingressoφ |
mm |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
41.28 |
53.90 |
||
|
Diametro di uscita |
mm |
22.22 |
22.22 |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
||
Nota: i nostri prodotti standard sono progettati per il posizionamento orizzontale. Per le configurazioni verticali, aggiungere (H) alla designazione del modello, ad esempio C1-010 (H).
Nota: lo standard Greenhalgh C1 è lo scarico dell'aria verticale, per lo scarico dell'aria orizzontale si prega di aggiungere (H) nella nomenclatura, per esempio: C1-010(H).
Installazione e manutenzione
Una corretta installazione e manutenzione migliorano significativamente l'efficienza e la durata del condensatore raffreddato ad aria.
Suggerimenti per l'installazione
● Garantire un'installazione orizzontale o leggermente inclinata per evitare l'accumulo di acqua sulle batterie.
● Mantenere le aree di ingresso e uscita della ventola libere da ostacoli per un flusso d'aria regolare.
● Collegare la ventola e il motore a una protezione elettrica di classe IP.
● Utilizzare coperture protettive in ambienti soggetti a vento forte o altamente corrosivi.
Suggerimenti per la manutenzione
● Ispezionare regolarmente le pale, i cuscinetti e i motori dei ventilatori.
● Pulire le alette della batteria per evitare l'accumulo di polvere e mantenere l'efficienza dello scambio di calore.
● Controllare eventuali perdite delle tubazioni e dei collegamenti del refrigerante.
● Calibrare periodicamente i controller di pressione della ventola EC inverter per mantenere il risparmio energetico.
Il rispetto delle corrette pratiche di installazione e manutenzione garantisce un funzionamento ad alta efficienza, una maggiore durata e prestazioni affidabili del sistema.
Perché scegliere noi
● Prodotto in Cina, esportato in tutto il mondo: oltre 20 anni di esperienza nella progettazione e produzione di condensatori raffreddati ad aria con oltre 10.000 unità consegnate in tutto il mondo.
● Produzione completamente interna della bobina: dalla pressatura delle alette, alla piegatura dei tubi, alla saldatura e al test di tenuta, ogni bobina viene realizzata internamente per garantire la qualità.
● Supporto tecnico esperto: dimensioniamo e selezioniamo ciascun condensatore in base ai requisiti di refrigerante, temperatura, flusso d'aria e rumore. Rapporti dettagliati e dati acustici vengono forniti con ogni ordine.
● Fornitura di volumi OEM: prestazioni affidabili, prezzi competitivi, tempi di consegna brevi e programmi di consegna flessibili per progetti OEM di volumi elevati.
● Gamma completa di prodotti: dalle piccole unità da 2 kW ai condensatori remoti da 2.000 kW, comprese le unità a V, piatte, remote e con emissioni di CO₂, standardizzando l'approvvigionamento per tutte le applicazioni.
● Conveniente: costo inferiore del 20–35% rispetto alle unità europee equivalenti, offrendo vantaggi reali in termini di margini e competitività sul mercato.
Domande frequenti
D: Qual è la differenza tra i condensatori a V e quelli orizzontali piatti?
R: I condensatori a V (telaio ad A) sono dotati di due pannelli della batteria angolati, che offrono un maggiore raffreddamento con un ingombro ridotto, ideale per sistemi di grandi dimensioni o remoti. I condensatori orizzontali piatti sono più semplici ed economici, adatti per unità roof top di piccole e medie dimensioni. Lynxcool produce entrambi in Cina e consiglia la soluzione migliore in base al tuo progetto.
D: In che modo i ventilatori EC inverter riducono il consumo energetico?
R: I ventilatori EC regolano la velocità in base alla pressione di condensazione. Il funzionamento più lento riduce il consumo energetico e il carico del compressore, riducendo il consumo energetico fino al 30% in condizioni tipiche. Tutti i ventilatori EC sono dotati di regolatori di pressione preimpostati.
D: I vostri condensatori possono essere utilizzati con CO₂ (R744)?
R: Sì. Produciamo unità condensatrici raffreddate ad aria di grado CO₂ adatte per sistemi transcritici e a cascata subcritici, con materiali appropriati, processi di brasatura e test di pressione fino a 1,5 volte la pressione di progetto.
