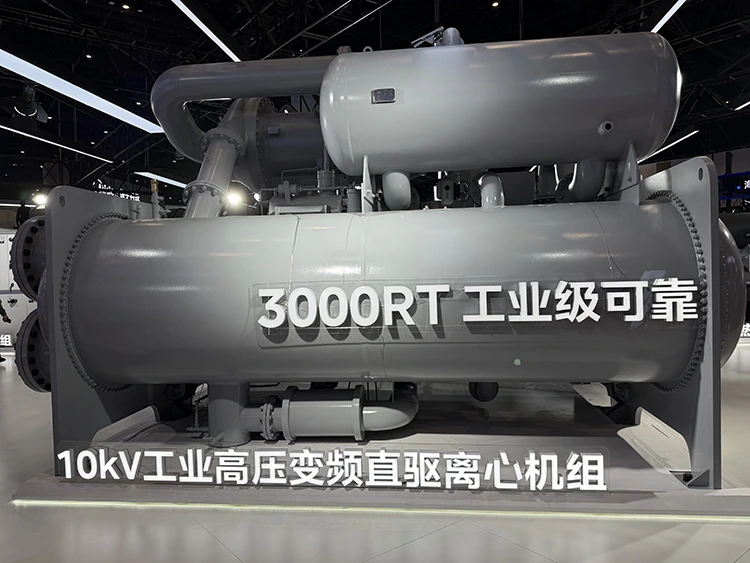

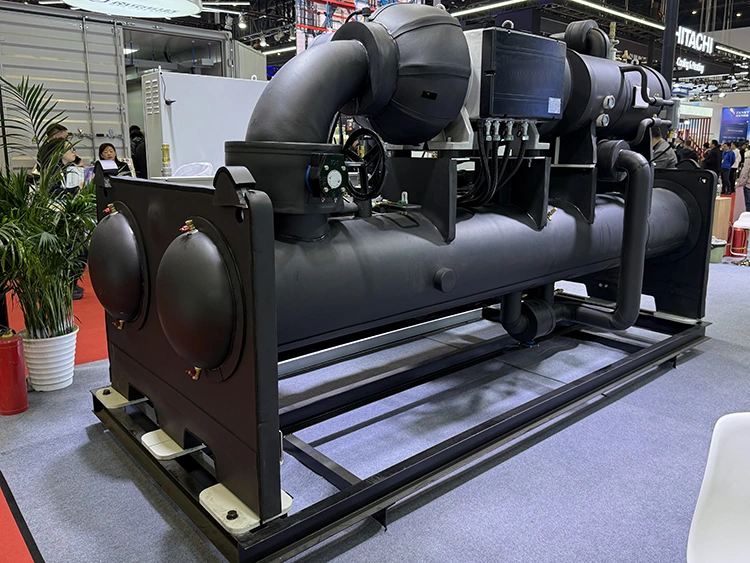

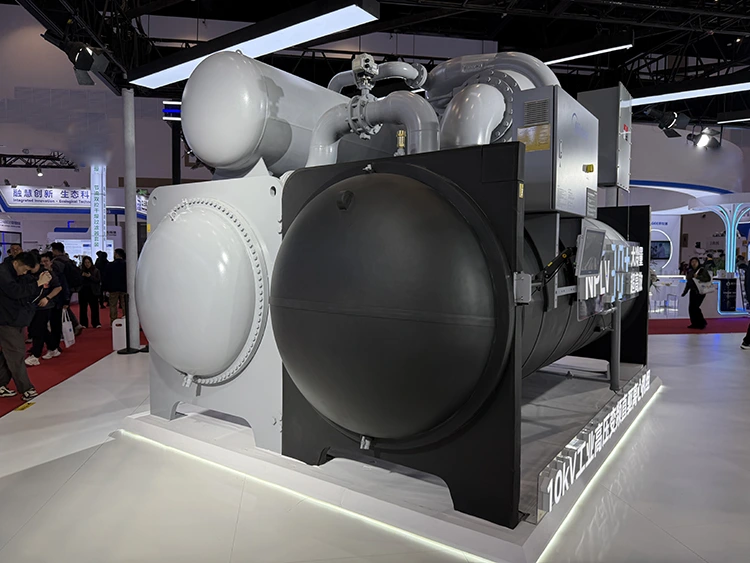

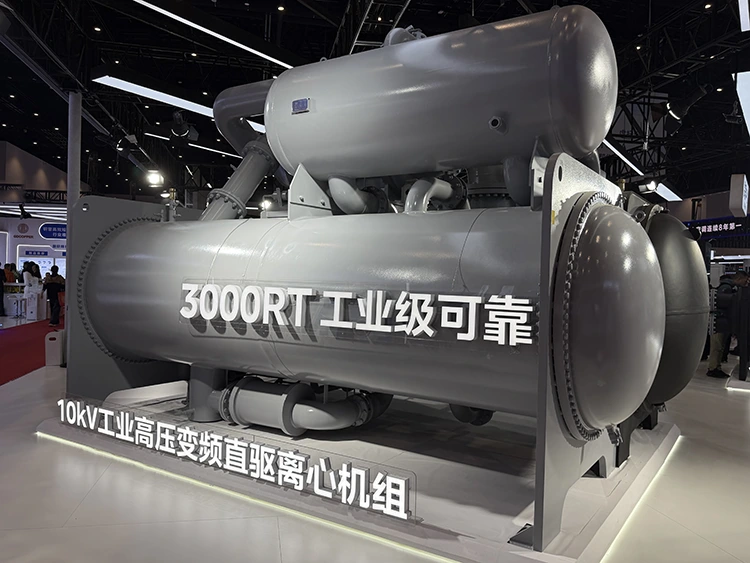

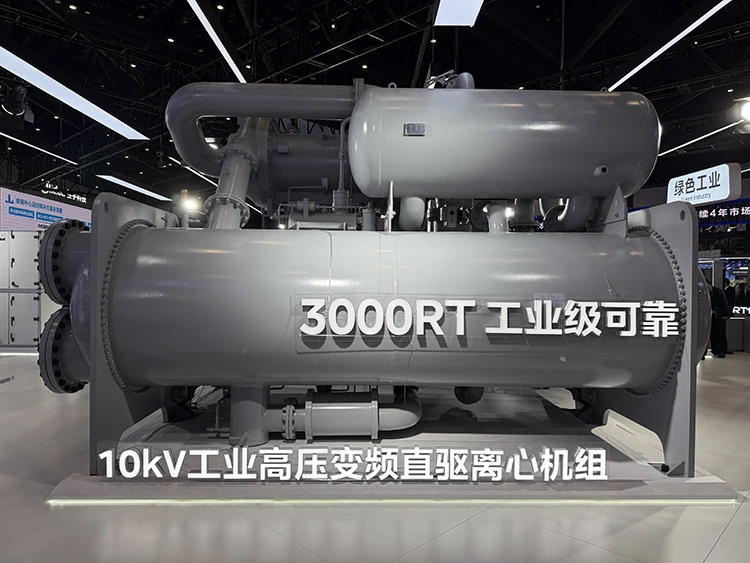

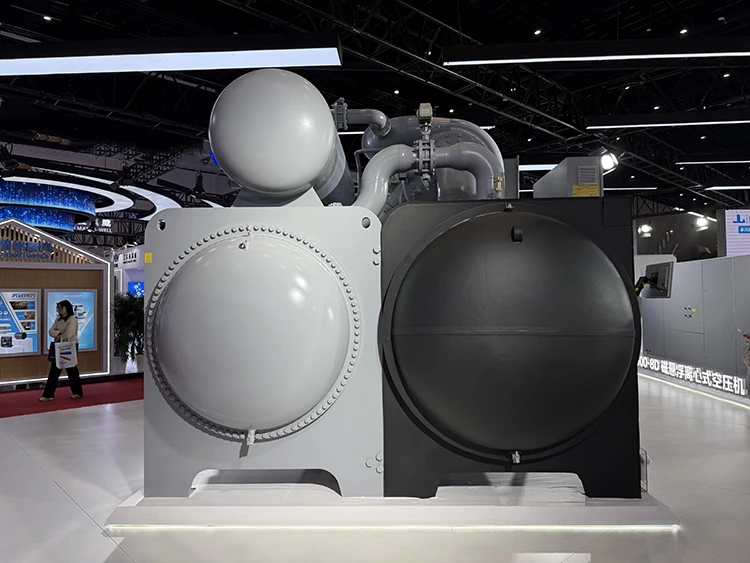

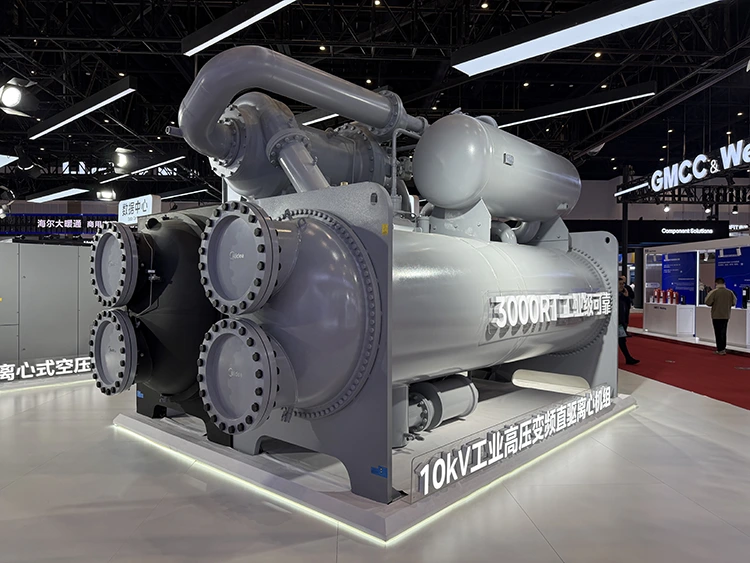

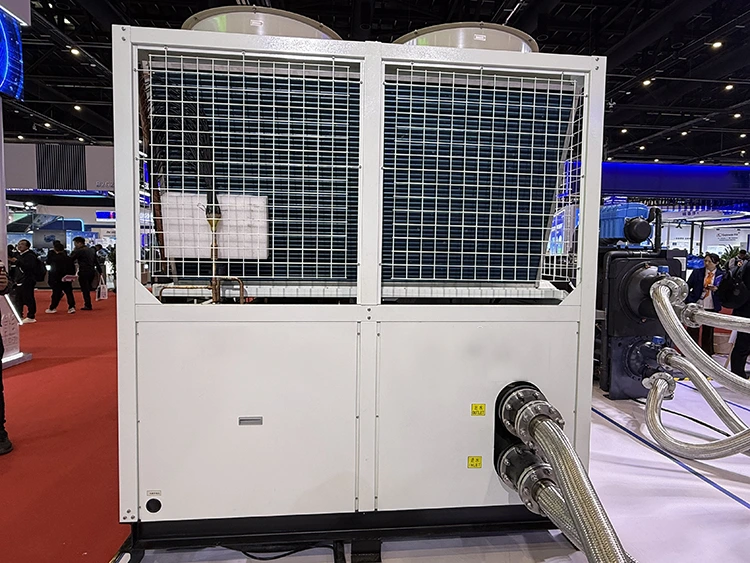

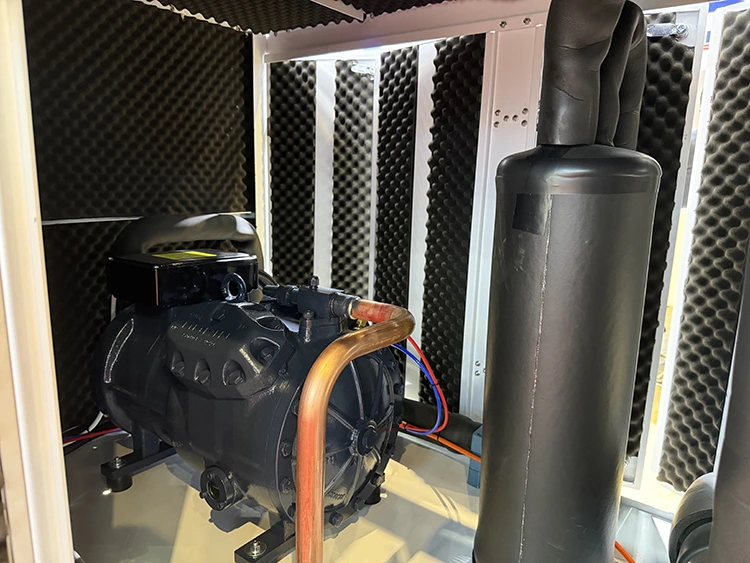

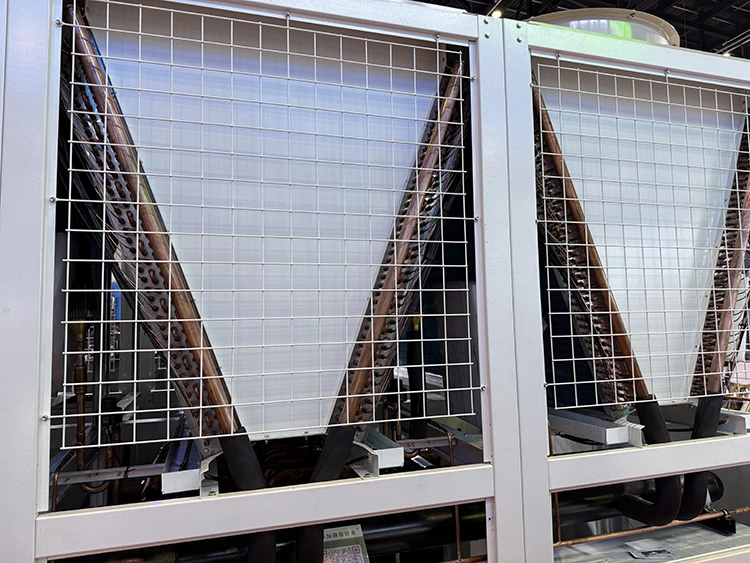

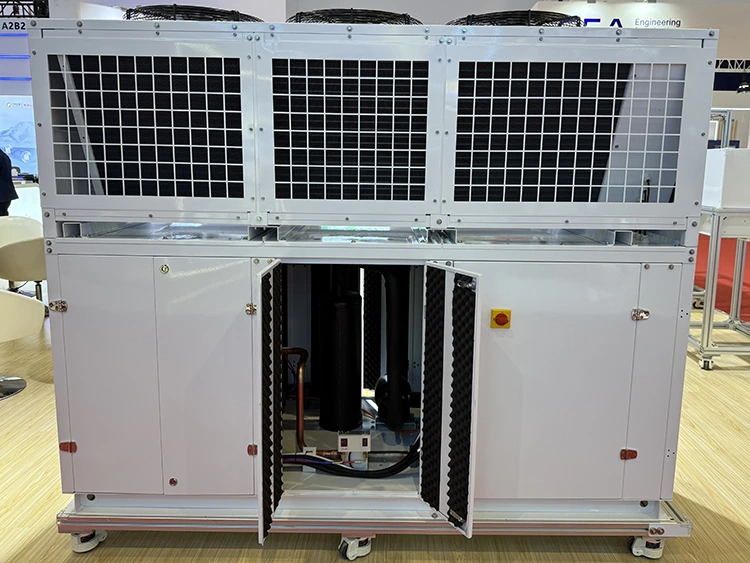

Unità refrigeratore centrifugo a levitazione magnetica

All'interno del portafoglio di soluzioni di refrigerazione di Lynxcool, l'unità refrigeratore centrifugo a levitazione magnetica non viene fornita come prodotto standard autonomo. Serve invece come modulo principale della fonte di raffreddamento all'interno di un sistema di refrigerazione integrato. In base ai requisiti del carico di raffreddamento del progetto, alle variazioni annuali del carico, alle condizioni dell'acqua di raffreddamento e alla configurazione delle apparecchiature terminali, Lynxcool fornisce un'ingegneria di sistema completa, compresa la selezione del refrigeratore, la progettazione delle tubazioni, il calcolo idraulico e lo sviluppo della strategia di controllo.

Il valore finale offerto ai clienti deriva sia dalle prestazioni tecniche del refrigeratore stesso che dall’esperienza di Lynxcool nell’ingegneria dei sistemi di refrigerazione e nell’implementazione del progetto.

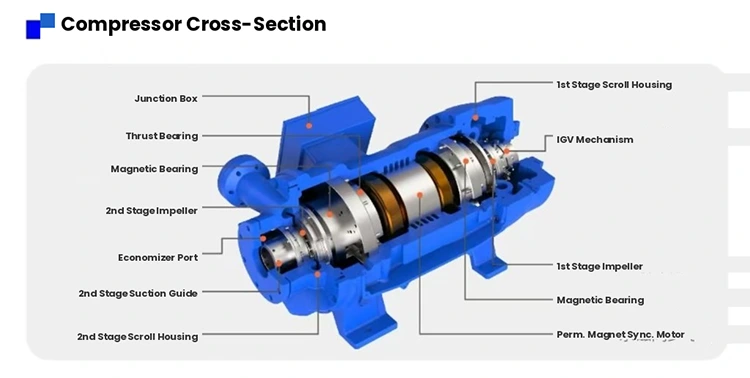

Struttura del compressore: cuscinetto magnetico e motore sincrono a magnete permanente

Il compressore è il componente principale del refrigeratore centrifugo. Il compressore centrifugo a levitazione magnetica utilizza un sistema di cuscinetti magnetici attivi, che sospende il rotore in posizione centrale attraverso la forza elettromagnetica durante il funzionamento. Poiché non esiste contatto fisico tra il rotore e lo statore, viene eliminato l'attrito meccanico tra i componenti rotanti.

Il sistema di cuscinetti magnetici utilizza sensori di spostamento per monitorare la posizione del rotore in tempo reale. Il controller regola la corrente che scorre attraverso le bobine elettromagnetiche in base al feedback del sensore, mantenendo il rotore entro lo spazio di levitazione progettato durante il funzionamento.

Il compressore è azionato da un motore sincrono a magnete permanente (PMSM). I magneti permanenti sono incorporati all'interno del rotore e il campo magnetico rotante generato dallo statore energizzato aziona direttamente il rotore. Il motore e la girante sono collegati tramite una struttura coassiale diretta, eliminando i tradizionali ingranaggi e giunti che aumentano la velocità.

Semplificando la struttura della trasmissione, il numero di parti meccaniche in movimento viene ridotto, mentre si evitano perdite meccaniche, vibrazioni e rumore di funzionamento causati dalla trasmissione ad ingranaggi.

La girante adotta un design del flusso tridimensionale. Attraverso l'ottimizzazione della fluidodinamica computazionale (CFD), il profilo della pala e la geometria del canale di flusso sono progettati per migliorare l'efficienza di compressione del gas durante la rotazione ad alta velocità.

Ciclo di refrigerazione e sistema di scambio termico

L'unità adotta un ciclo di refrigerazione a compressione di vapore, in cui il refrigerante completa quattro processi all'interno di un sistema chiuso: compressione, condensazione, espansione ed evaporazione.

L'evaporatore adotta uno scambiatore di calore di tipo allagato o a film cadente. All'interno dei tubi scorre l'acqua refrigerata, mentre il refrigerante circola sul lato mantello. Il refrigerante liquido assorbe il calore dall'acqua refrigerata nel lato dell'involucro dell'evaporatore ed evapora sotto forma di vapore, riducendo la temperatura dell'acqua refrigerata al valore preimpostato.

All'interno dell'evaporatore sono installati tubi di trasferimento del calore ad alta efficienza. La superficie esterna dei tubi è trattata appositamente per aumentare l'area di trasferimento del calore e migliorare le prestazioni di trasferimento del calore durante l'ebollizione.

Il compressore aspira il vapore refrigerante a bassa temperatura e bassa pressione generato nell'evaporatore. Dopo essere stato compresso dalla girante rotante ad alta velocità, il refrigerante diventa gas ad alta temperatura e alta pressione ed entra nel condensatore.

Il condensatore adotta generalmente una struttura a fascio tubiero raffreddata ad acqua. L'acqua di raffreddamento scorre all'interno dei tubi, mentre il refrigerante si condensa sul lato dell'involucro e rilascia calore, trasformandosi da gas ad alta pressione in liquido ad alta pressione.

I tubi di trasferimento del calore del condensatore sono inoltre progettati con tubi filettati ad alta efficienza o tubi con superficie migliorata per migliorare le prestazioni di scambio termico e ridurre la caduta di pressione sul lato acqua.

Il refrigerante liquido ad alta pressione passa attraverso il dispositivo di espansione, come una valvola di espansione elettronica o un orifizio fisso, dove la pressione e la temperatura vengono ridotte prima di entrare nell'evaporatore. Questo completa il ciclo di refrigerazione.

Specifiche tecniche principali

Funzionamento senza olio ed efficienza del trasferimento di calore

I tradizionali compressori a vite o centrifughi si affidano all'olio lubrificante per ridurre l'attrito tra cuscinetti e componenti rotanti. Durante il funzionamento, una certa quantità di olio può entrare nel circuito di refrigerazione insieme al refrigerante e circolare attraverso l'evaporatore e il condensatore.

Sul lato a bassa temperatura dell'evaporatore, la viscosità dell'olio lubrificante aumenta e può accumularsi sulla superficie dei tubi di trasferimento del calore, creando ulteriore resistenza termica. Ciò riduce l'efficienza di evaporazione e influisce gradualmente sulle prestazioni di trasferimento del calore del refrigeratore.

Per mantenere l'efficienza operativa, i sistemi convenzionali richiedono solitamente una manutenzione regolare dei separatori dell'olio, dei sistemi di ritorno dell'olio e della pulizia dei tubi dello scambiatore di calore.

Il compressore a levitazione magnetica funziona senza olio lubrificante. Poiché nel circuito di refrigerazione non entra olio, le superfici di trasferimento del calore dell'evaporatore e del condensatore rimangono pulite durante la vita utile dell'apparecchiatura.

Di conseguenza, le prestazioni di trasferimento del calore non diminuiscono gradualmente a causa della contaminazione dell’olio. In condizioni operative normali, la capacità di raffreddamento e il rapporto di efficienza energetica possono rimanere prossimi ai valori nominali di fabbrica dopo diversi anni di funzionamento.

Azionamento a frequenza variabile e controllo della capacità

Il refrigeratore utilizza la tecnologia di azionamento a frequenza variabile per regolare la velocità del compressore in base alla domanda di raffreddamento effettiva.

Il controller confronta continuamente la temperatura di uscita dell'acqua refrigerata con il valore preimpostato e regola la velocità del motore del compressore per soddisfare i requisiti di carico attuali. In condizioni di carico parziale, il motore funziona al di sotto della velocità nominale, riducendo la velocità della girante e la capacità del compressore. Il consumo energetico diminuisce significativamente al diminuire della velocità di rotazione.

L'inverter integra algoritmi di controllo PID e funzioni di previsione del carico. Analizzando la velocità di variazione della temperatura dell'acqua refrigerata, il sistema di controllo regola dinamicamente la velocità del compressore per evitare frequenti operazioni di avvio-arresto e ampie fluttuazioni di temperatura.

Una volta che la temperatura dell'acqua refrigerata raggiunge il setpoint, l'unità può continuare a funzionare a un livello di velocità inferiore, mantenendo stabile la temperatura dell'acqua in uscita e riducendo al tempo stesso il consumo energetico.

Confronto: serie SMP e refrigeratori centrifughi convenzionali

Selezione dell'evaporatore e del condensatore

L'area di trasferimento del calore dell'evaporatore e del condensatore influisce direttamente sulla capacità di raffreddamento e sull'efficienza energetica del refrigeratore. Durante la progettazione del progetto, Lynxcool seleziona e configura gli scambiatori di calore in base alle temperature di ingresso e uscita dell'acqua refrigerata del cliente, alle condizioni dell'acqua di raffreddamento, ai requisiti di qualità dell'acqua e ai fattori di incrostazione.

Per le applicazioni che richiedono temperature dell'acqua in ingresso più elevate o temperature in uscita dell'acqua refrigerata più basse, l'evaporatore può essere progettato con un'area di trasferimento del calore più ampia per mantenere una differenza di temperatura adeguata tra la temperatura di evaporazione del refrigerante e la temperatura di uscita dell'acqua refrigerata, generalmente entro 4–6 ℃.

Per i progetti ubicati in aree con elevata durezza dell'acqua, lo spessore delle pareti del tubo del condensatore e la velocità interna dell'acqua possono essere ottimizzati per ridurre la formazione di calcare e minimizzare i rischi di corrosione.

Le porte per la pulizia sono riservate su entrambe le estremità della scatola dell'acqua del condensatore, consentendo una comoda pulizia meccanica o chimica durante la manutenzione futura.

Valvola di espansione elettronica e controllo del flusso del refrigerante

L'unità utilizza una valvola di espansione elettronica al posto delle tradizionali valvole di espansione termica o dispositivi ad orifizio fisso. Azionata da un motore passo-passo, la posizione dello spillo della valvola può essere regolata con precisione per controllare il flusso del refrigerante.

Il sistema di controllo regola il grado di apertura della valvola di espansione elettronica in base ai parametri operativi in ​​tempo reale, tra cui il surriscaldamento del refrigerante in uscita dall'evaporatore, la pressione di aspirazione del compressore e la temperatura di scarico.

Regolando continuamente il flusso di refrigerante, il sistema garantisce che la fornitura di refrigerante corrisponda al carico di raffreddamento attuale e consenta il pieno utilizzo dell'area di trasferimento del calore dell'evaporatore.

La valvola di espansione elettronica fornisce una rapida velocità di risposta e un'ampia gamma di regolazione. Durante l'avvio, aumenta gradualmente il flusso di refrigerante per ridurre il rischio che il refrigerante liquido entri nel compressore.

Durante il funzionamento a carico parziale, la valvola mantiene una posizione di apertura adeguata per garantire condizioni di evaporazione stabili e prestazioni efficienti di trasferimento del calore.

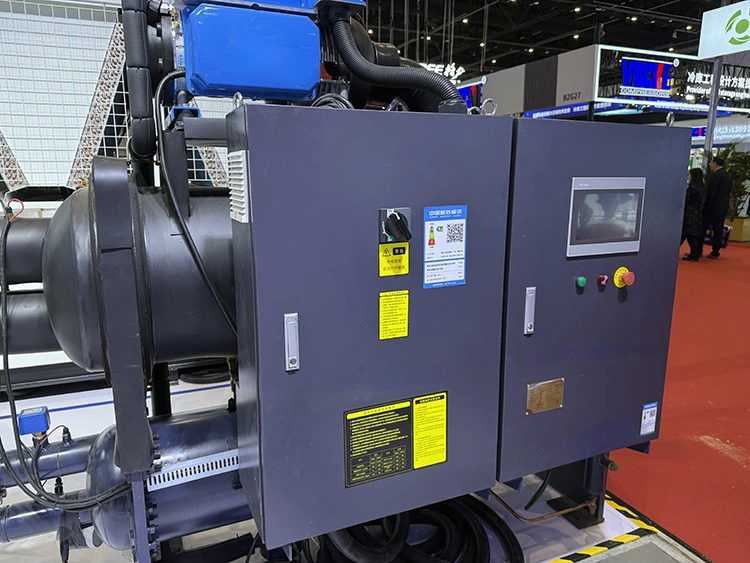

Sistema di controllo intelligente

Il sistema di controllo del refrigeratore è sviluppato sulla base di una piattaforma PLC di livello industriale e dotato di un'interfaccia uomo-macchina touchscreen (HMI).

La logica di controllo include il controllo di avvio e arresto del compressore, la regolazione della velocità, la regolazione della valvola di espansione, l'interblocco della pompa dell'acqua refrigerata, la protezione antigelo, la protezione da alta e bassa pressione, protezione dalla temperatura di scarico, protezione da sovraccarico, protezione da perdita di fase e monitoraggio del flussostato dell'acqua.

Attraverso l'interfaccia di controllo vengono visualizzati e registrati in tempo reale i parametri di funzionamento tra cui:

Temperatura di ingresso e uscita dell'acqua refrigerata

Temperatura di ingresso e uscita dell'acqua di raffreddamento

Pressione di evaporazione

Pressione di condensazione

Temperatura di scarico

Corrente del motore

Gioco dei cuscinetti

Temperatura del cuscinetto

Valore della vibrazione

Velocità del compressore

Orari di funzionamento

Il sistema di controllo supporta protocolli di comunicazione standard, tra cui Modbus RTU e Modbus TCP/IP opzionale. Può scambiare dati con sistemi di automazione degli edifici (BAS) o sistemi di gestione dell'energia di fabbrica (EMS).

Il monitoraggio remoto può essere ottenuto tramite reti cablate o moduli wireless 4G. Il personale operativo può controllare a distanza lo stato delle apparecchiature, ricevere allarmi di guasto e regolare i parametri operativi senza essere fisicamente presente presso il sito dell'apparecchiatura.

Adattabilità e intervallo operativo del sistema di raffreddamento dell'acqua

Il refrigeratore centrifugo a levitazione magnetica ha un ampio intervallo operativo per le condizioni di temperatura di ingresso dell'acqua di raffreddamento. Quando la temperatura dell'acqua di raffreddamento è relativamente bassa, come durante l'inverno o le stagioni di transizione, l'unità può funzionare con una pressione di condensazione inferiore, con conseguente riduzione del consumo energetico del compressore.

La funzione di controllo della pressione del condensatore garantisce un funzionamento stabile quando la temperatura dell'acqua di raffreddamento è inferiore alle condizioni di progetto. Il sistema di controllo previene il funzionamento instabile causato dalla migrazione del refrigerante o da un rapporto di compressione eccessivamente basso.

La temperatura massima consentita dell'acqua di raffreddamento in ingresso è generalmente compresa tra 35 e 38 ℃, a seconda del modello del compressore e del tipo di refrigerante.

L'intervallo di impostazione della temperatura di uscita dell'acqua refrigerata è generalmente compreso tra 5 e 20 ℃. Per le applicazioni di condizionamento dell'aria standard, la condizione tipica dell'acqua refrigerata è di 7 ℃ di acqua in uscita e 12 ℃ di acqua di ritorno. Per il raffreddamento dei processi industriali, la temperatura di uscita può essere regolata in base ai requisiti del processo, generalmente entro un intervallo compreso tra 5 e 10 ℃.

Controllo delle sovratensioni e stabilità operativa

I compressori centrifughi possono sperimentare condizioni di picco durante il funzionamento a basso carico o con un'elevata pressione di condensazione. Il picco si verifica quando il flusso d'aria si inverte all'uscita della girante, provocando fluttuazioni di pressione e un funzionamento instabile del compressore. Nei casi più gravi, il funzionamento continuo può danneggiare la girante.

Il compressore centrifugo a levitazione magnetica utilizza la tecnologia di controllo attivo per prevenire picchi. Il controller monitora continuamente i parametri operativi, tra cui la corrente del motore, la velocità del compressore, la pressione di aspirazione e la pressione di scarico.

Quando il punto di funzionamento si avvicina al limite di picco, il sistema di controllo regola automaticamente la velocità del compressore o la posizione delle palette guida di aspirazione (se in dotazione) per riportare le condizioni operative in un intervallo stabile.

In condizioni anomale, come una temperatura eccessiva dell'acqua di raffreddamento o un'improvvisa riduzione del flusso di acqua refrigerata, il controller dà priorità allo scarico protettivo e alle funzioni di allarme per impedire al compressore di entrare nell'area di sovratensione.

Selezione del modello e valutazione delle prestazioni

La condizione di selezione standard del refrigeratore si basa su:

Temperatura di ingresso/uscita dell'acqua refrigerata: 12 ℃ / 7 ℃

Temperatura di ingresso/uscita dell'acqua di raffreddamento: 30 ℃ / 35 ℃

Temperatura ambiente: 35 ℃

In queste condizioni, la gamma di capacità di raffreddamento dell'unità copre tipicamente da 300 kW a 2000 kW.

Il valore di carico parziale integrato (IPLV) può raggiungere 8,0–9,5 a seconda del modello selezionato e delle condizioni operative.

La capacità di raffreddamento effettiva e l'efficienza energetica variano in base alle condizioni del sito. Durante il processo di selezione, Lynxcool valuta le informazioni sul progetto, tra cui:

Temperatura media annuale del bulbo umido nel luogo di installazione

Parametri di progettazione della torre di raffreddamento

Distribuzione annuale del carico di acqua refrigerata

Programma operativo e caratteristiche del carico

Questi parametri vengono utilizzati per determinare la configurazione del refrigeratore più adatta per ciascun progetto.

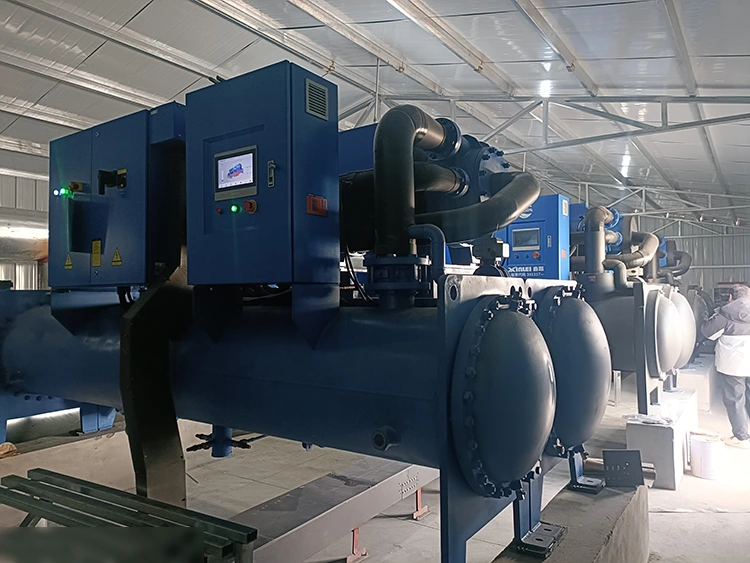

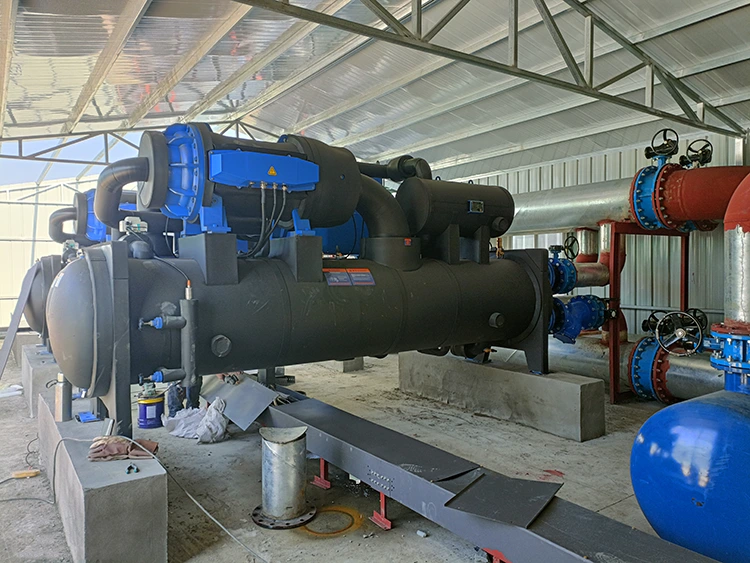

Condizioni di installazione e requisiti della sala macchine

Rispetto ai tradizionali refrigeratori a vite, i refrigeratori centrifughi a levitazione magnetica hanno requisiti inferiori per le fondazioni di installazione.

Grazie alla struttura portante magnetica senza contatto, la trasmissione delle vibrazioni durante il funzionamento è estremamente bassa. Sia i carichi dinamici che quelli statici sono ridotti, rendendo l'unità adatta a progetti con severi requisiti di controllo delle vibrazioni.

La struttura compatta consente all'unità di occupare meno spazio di installazione. Con la stessa capacità di raffreddamento, l'ingombro può essere ridotto di circa il 30%–40% rispetto ai tradizionali sistemi di raffreddamento a vite.

L'altezza libera consigliata per la sala macchine è generalmente di 3,5–4,5 metri. È necessario riservare uno spazio sufficiente per la manutenzione intorno all'unità e uno spazio adeguato su entrambe le estremità dell'evaporatore e del condensatore per la rimozione del tubo dello scambiatore di calore e la manutenzione.

I collegamenti dell'acqua di raffreddamento e dell'acqua refrigerata utilizzano collegamenti a flangia standard. Prima della spedizione, l'unità viene parzialmente caricata con refrigerante e riempita con gas protettivo inerte. Dopo l'installazione, viene aggiunto il refrigerante rimanente, seguito dalla messa in servizio del sistema.

Programma di manutenzione e requisiti di ispezione

La manutenzione ordinaria delle unità chiller centrifughe a levitazione magnetica comprende principalmente:

Ispezione settimanale:

Controllare le temperature dell'acqua refrigerata e dell'ingresso/uscita dell'acqua di raffreddamento

Controllare la differenza di temperatura tra l'acqua in ingresso e quella in uscita

Ispezione mensile:

Controllare la tenuta dei terminali elettrici

Esamina i record delle operazioni del touchscreen e la cronologia degli allarmi

Ispezione trimestrale:

Controllare la caduta di pressione sui lati dell'acqua dell'evaporatore e del condensatore

Pulire gli scambiatori di calore se la caduta di pressione supera il 15% del valore iniziale

Ispezione semestrale:

Calibrare la precisione del sensore di temperatura e pressione

Pulire i filtri dell'acqua refrigerata

Ispezione annuale:

Se necessario, sostituire l'acqua refrigerata e l'acqua di raffreddamento

Eseguire test sulla qualità dell'acqua

Controllare lo stato di invecchiamento dei componenti elettrici

Il sistema di cuscinetti magnetici non richiede la sostituzione o la lubrificazione regolare dell'olio. La posizione del cuscinetto e lo stato operativo sono continuamente monitorati dal controller. Se si verificano condizioni anomale, il sistema genera un allarme e i tecnici professionisti possono eseguire la diagnosi utilizzando strumenti di assistenza dedicati.

Scenari applicativi tipici

Raffreddamento del data center

I data center funzionano continuamente durante tutto l'anno e richiedono prestazioni di raffreddamento stabili con severi requisiti di efficienza energetica.

Il refrigeratore centrifugo a levitazione magnetica è adatto ai sistemi di raffreddamento dei data center grazie alla sua elevata efficienza in condizioni di carico parziale. Le sue caratteristiche operative corrispondono ai modelli di carico variabili delle apparecchiature IT, contribuendo a ridurre il consumo annuale di energia di raffreddamento e a migliorare le prestazioni energetiche complessive del data center.

Produzione farmaceutica e biotecnologica

Le aree di produzione farmaceutica richiedono un controllo preciso della temperatura dell'acqua refrigerata e un funzionamento continuo affidabile.

L'unità refrigeratore centrifugo a levitazione magnetica è in grado di mantenere la precisione del controllo della temperatura di uscita dell'acqua refrigerata entro ± 0,5 ℃. Il sistema di controllo supporta configurazioni di unità multiple, compreso il funzionamento in standby e la logica di controllo coordinata, per migliorare l'affidabilità del sistema per ambienti di produzione critici.

Trasformazione alimentare e logistica della catena del freddo

Gli impianti di lavorazione alimentare e i magazzini di conservazione frigorifera spesso richiedono sistemi di refrigerazione che operano in più intervalli di temperatura.

In combinazione con la capacità di progettazione del sistema di refrigerazione di Lynxcool, inclusa la selezione di evaporatore, condensatore e refrigeratore d'aria, l'unità di raffreddamento centrifugo a levitazione magnetica può essere integrata in sistemi di raffreddamento multitemperatura.

Per i grandi centri logistici della catena del freddo, il basso rumore di funzionamento dell'unità aiuta a ridurre l'impatto sul personale di magazzino e sulle operazioni quotidiane.

Lavorazione della plastica e della gomma

Le macchine per lo stampaggio a iniezione e le attrezzature per l'estrusione richiedono una fornitura stabile di acqua refrigerata per il raffreddamento dello stampo e il controllo della temperatura del processo.

Durante il funzionamento continuo a lungo termine, il refrigeratore a levitazione magnetica mantiene prestazioni costanti di trasferimento del calore senza contaminazione di olio all'interno del circuito di refrigerazione, contribuendo a garantire un controllo stabile della temperatura dello stampo e l'accuratezza dimensionale del prodotto.

Grandi edifici commerciali e sistemi di teleraffreddamento

Centri commerciali, edifici per uffici, ospedali, aeroporti e altre grandi strutture pubbliche in genere subiscono significative variazioni del carico di raffreddamento durante il giorno.

Il refrigeratore centrifugo a levitazione magnetica può regolare la capacità in modo uniforme in diverse condizioni di carico, garantendo un funzionamento efficiente sia durante i periodi diurni ad alto carico che durante i periodi notturni a basso carico.

Processo di consegna del progetto Lynxcool

Nell'effettiva implementazione del progetto, Lynxcool fornisce l'unità di raffreddamento centrifugo a levitazione magnetica come parte di una soluzione completa del sistema di raffreddamento anziché fornire solo l'attrezzatura.

Dopo aver ricevuto le informazioni di base sul progetto del cliente, tra cui il tipo di edificio, i requisiti HVAC o di raffreddamento del processo, il carico di raffreddamento stimato e le condizioni climatiche locali, il team di ingegneri di Lynxcool esegue il calcolo del carico del sistema e la selezione delle apparecchiature.

Dopo la conferma del modello del refrigeratore, il team di ingegneri completa la progettazione del sistema dell'acqua refrigerata, del sistema dell'acqua di raffreddamento, della selezione della pompa, della selezione del serbatoio di espansione e dell'isolamento delle tubazioni e fornisce i disegni costruttivi completi.

Durante la fase di produzione, Lynxcool coordina la produzione delle apparecchiature e la preparazione dei materiali secondo le specifiche tecniche approvate. L'installazione viene eseguita da team di ingegneri qualificati con capacità di installazione di tubazioni in pressione e di installazione meccanico-elettrica.

Il processo di installazione in loco include:

• Collegamento delle tubazioni di refrigerazione e acqua
• Cablaggio elettrico
• Lavaggio del sistema
• Prova di pressione idraulica
• Test del vuoto

Durante la messa in servizio, i tecnici completano la carica del refrigerante, l'impostazione dei parametri, la verifica della logica di controllo e il test di carico.

Una volta che tutti gli indicatori operativi soddisfano i requisiti di progettazione, il sistema viene consegnato al cliente insieme alla formazione operativa e alla guida alla manutenzione.

Attraverso un supporto tecnico completo, dalla selezione delle apparecchiature alla messa in servizio, Lynxcool aiuta i clienti a costruire sistemi di acqua refrigerata stabili ed efficienti per applicazioni commerciali, industriali e di raffreddamento di processo.
