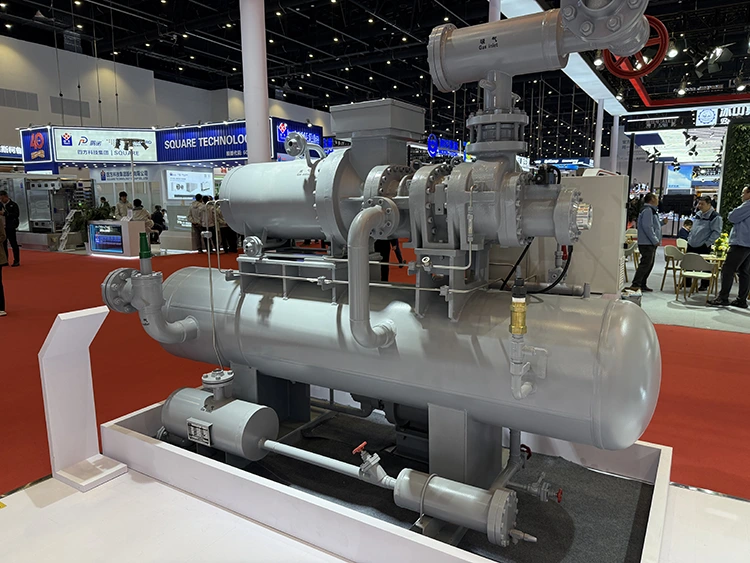

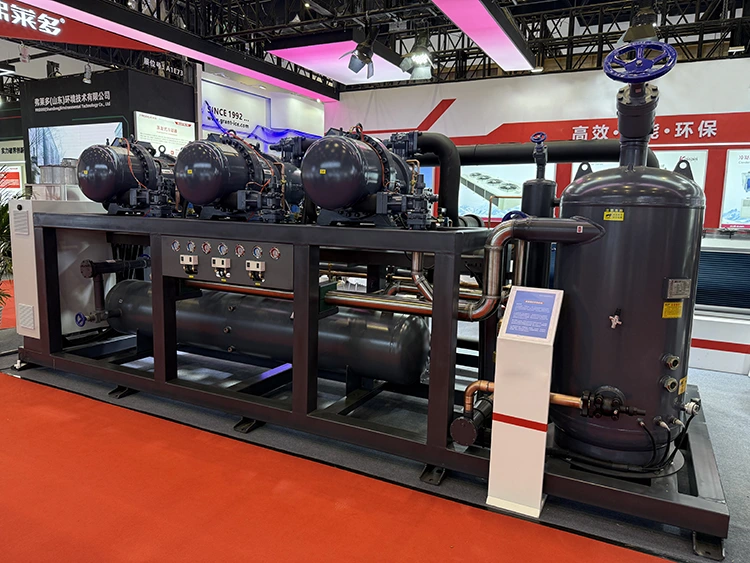

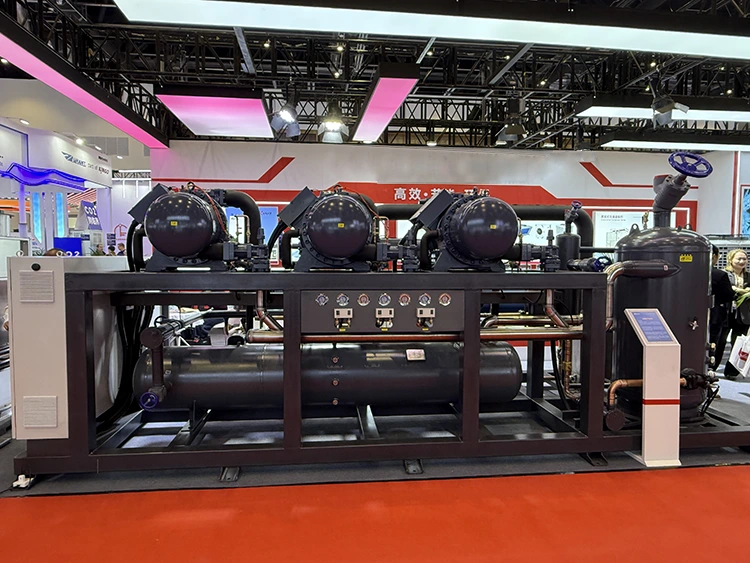

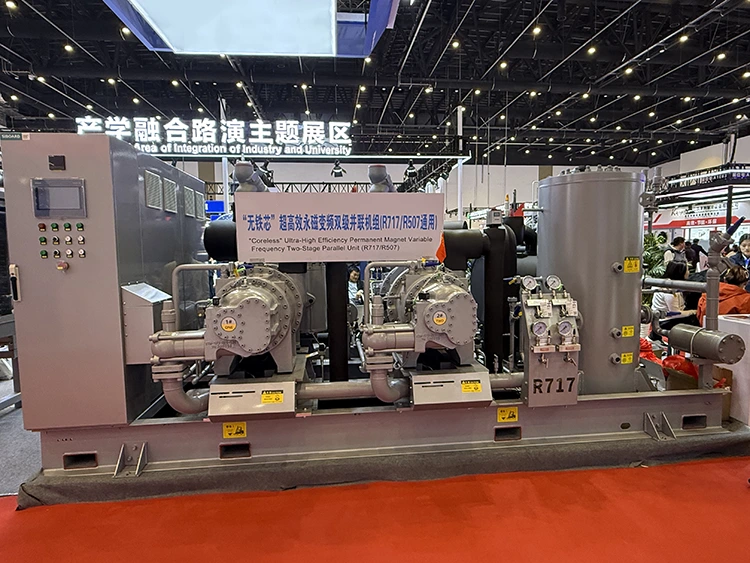

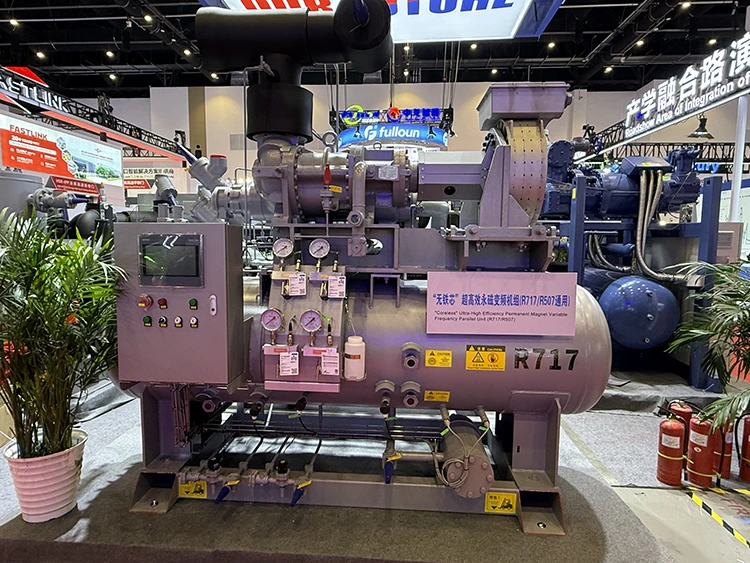

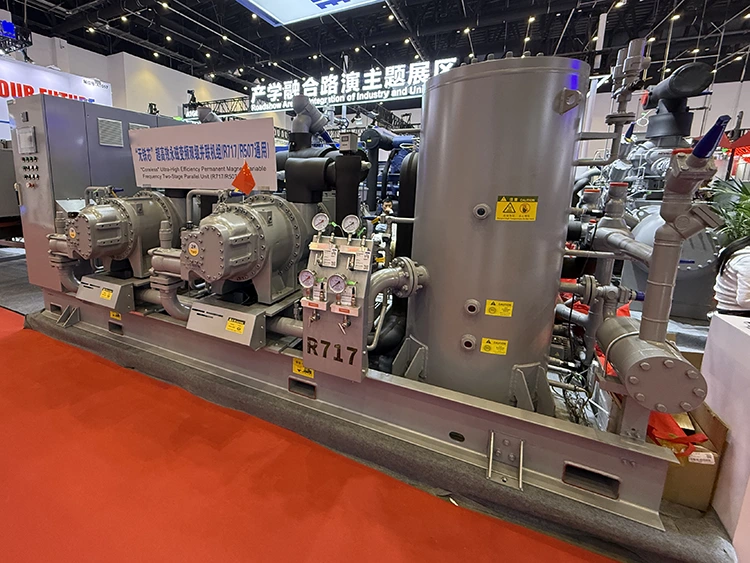

Lynxcool produce unità di refrigerazione a vite semiermetiche a due stadi per sistemi di refrigerazione industriale e commerciale che richiedono un funzionamento stabile a bassa temperatura. L'unità combina la tecnologia di compressione a vite semiermetica con la compressione a due stadi e un economizzatore integrato per migliorare l'efficienza di refrigerazione e mantenere prestazioni affidabili a basse temperature di evaporazione.

Progettata per celle frigorifere, lavorazione alimentare, congelamento di prodotti ittici, magazzini farmaceutici e raffreddamento di processi industriali, questa unità di refrigerazione assemblata in fabbrica funziona a temperature di evaporazione fino a -50°C. La struttura semiermetica elimina la necessità di tenute esterne dell'albero, contribuendo a ridurre i rischi di perdite di refrigerante e semplificando la manutenzione ordinaria.

Grazie all'assemblaggio montato su skid, al controllo basato su PLC e alla regolazione flessibile della capacità, l'unità supporta l'installazione rapida, il funzionamento automatico e l'espansione del sistema per diversi requisiti di refrigerazione.

Gamma di prodotti

Principio di funzionamento del compressore di refrigerazione a vite semiermetico a due stadi

Il compressore di refrigerazione a vite semiermetico a due stadi funziona comprimendo il refrigerante attraverso due stadi di compressione a vite per ottenere un raffreddamento efficiente in condizioni operative a bassa temperatura. Il ciclo di refrigerazione inizia quando il vapore refrigerante a bassa pressione entra nella prima fase di compressione, dove i rotori bivite comprimono il refrigerante a un livello di pressione intermedio.

Dopo la compressione intermedia, il refrigerante passa attraverso il sistema economizzatore integrato, dove l'iniezione aggiuntiva di refrigerante migliora il flusso del refrigerante e aumenta l'efficienza del raffreddamento. Il secondo stadio di compressione aumenta ulteriormente la pressione del refrigerante prima che il gas ad alta pressione entri nel condensatore per lo smaltimento del calore.

Durante il funzionamento, il motore semiermetico viene raffreddato dal gas refrigerante di aspirazione, mantenendo stabile la temperatura del motore e riducendo la necessità di componenti di raffreddamento aggiuntivi. Il sistema di controllo PLC monitora continuamente i parametri operativi e regola la capacità del compressore in base alla domanda di refrigerazione, garantendo un controllo stabile della temperatura e un uso efficiente dell'energia.

Rispetto ai tradizionali compressori a vite monostadio, il processo di compressione a due stadi riduce la temperatura di scarico, migliora le prestazioni con rapporti di compressione elevati e consente un funzionamento affidabile in applicazioni che richiedono temperature di evaporazione fino a -50°C.

Caratteristiche principali

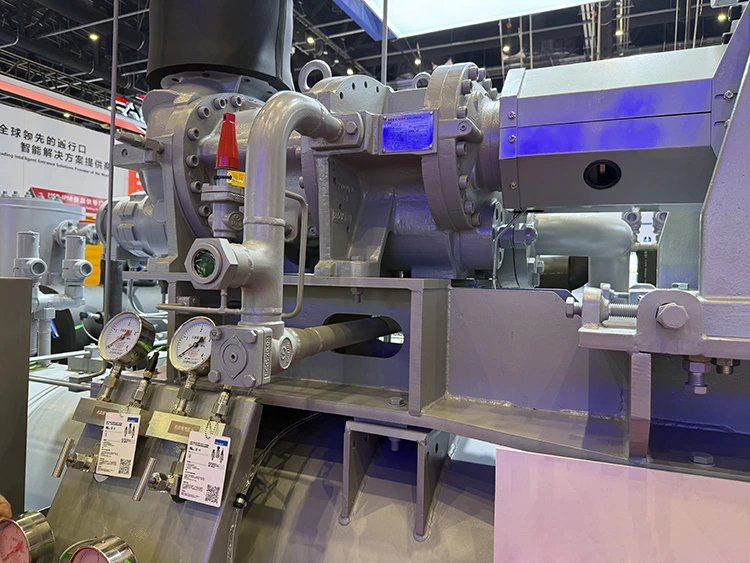

Struttura del compressore a vite semiermetico

Il design semiermetico integra il motore e il compressore in un alloggiamento sigillato, rimuovendo la tenuta meccanica esterna comunemente utilizzata nei compressori di tipo aperto. Questa struttura riduce i potenziali punti di perdita di refrigerante e protegge i componenti interni dalla contaminazione esterna.

Il motore viene raffreddato dal gas refrigerante di aspirazione durante il funzionamento, consentendo prestazioni stabili senza apparecchiature aggiuntive di raffreddamento del motore. In combinazione con la protezione IP54, l'unità compressore è adatta al funzionamento continuo in ambienti di refrigerazione industriale.

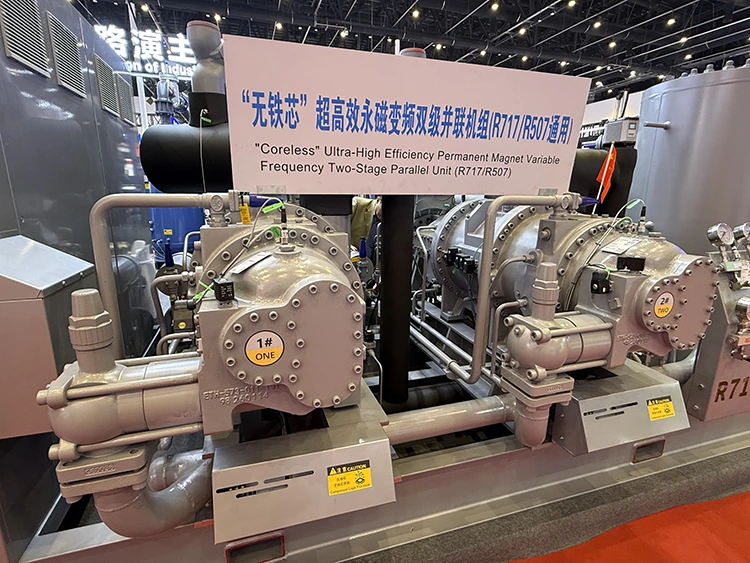

Tecnologia di compressione a due stadi

Il sistema di compressione a due stadi divide il rapporto di pressione totale in due stadi di compressione, riducendo il carico di lavoro di ciascuno stadio e migliorando la stabilità operativa in condizioni di bassa temperatura.

Questo design abbassa la temperatura di scarico, riduce lo stress termico sui componenti del compressore e mantiene un funzionamento efficiente quando le temperature di evaporazione raggiungono i -50°C. È particolarmente adatto per applicazioni di congelamento, lavorazione dei prodotti ittici e conservazione a bassa temperatura in cui i sistemi a stadio singolo possono subire perdite di efficienza.

Sistema economizzatore integrato

L'economizzatore integrato migliora le prestazioni del ciclo di refrigerazione iniettando refrigerante a pressione intermedia nel processo di compressione. Ciò aumenta la circolazione del refrigerante e migliora la capacità di raffreddamento in condizioni operative a bassa temperatura.

Rispetto ai sistemi convenzionali senza tecnologia economizzatore, l'unità fornisce una migliore efficienza energetica e prestazioni più stabili durante il funzionamento con carichi pesanti, contribuendo a ridurre i costi operativi a lungo termine.

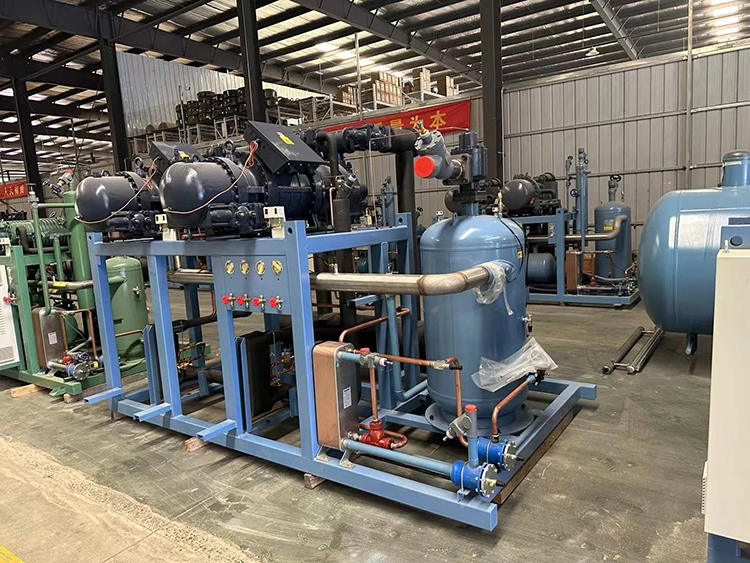

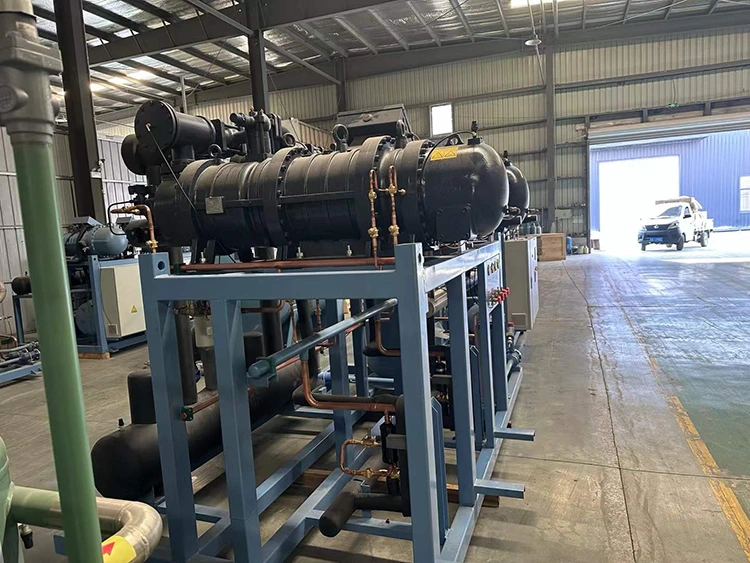

Design skid assemblato in fabbrica

Tutti i componenti principali, inclusi il compressore a vite, il separatore d'olio, il sistema di tubazioni, le valvole e il quadro elettrico, vengono assemblati su un unico skid prima della spedizione.

Questa struttura integrata riduce il lavoro di installazione in loco e aiuta ad abbreviare i tempi di messa in servizio. L'ingombro compatto rende l'unità adatta anche a celle frigorifere con spazio di installazione limitato o progetti di retrofit che richiedono la sostituzione delle apparecchiature.

Sistema di controllo PLC intelligente

L'unità compressore è dotata di controllo automatico basato su PLC e interfaccia operativa touchscreen per una comoda gestione del sistema.

Il sistema di controllo monitora i parametri operativi tra cui pressione, temperatura, stato del compressore e allarmi di sicurezza. Supporta la regolazione automatica della capacità, la comunicazione remota e l'integrazione con i sistemi di gestione della refrigerazione tramite protocolli di comunicazione standard.

Compatibilità flessibile del refrigerante

L'unità supporta più refrigeranti per soddisfare diversi requisiti regionali e progetti di sistemi di refrigerazione. I refrigeranti disponibili includono R134a, R404A, R507A e R449A, con configurazioni personalizzate disponibili per requisiti di progetto specifici.

Questa flessibilità consente di applicare l'unità compressore in vari ambienti di refrigerazione commerciale e industriale.

Parametri tecnici

I dettagli dell'unità semiermetica del compressore di refrigerazione a vite a due stadi sono i seguenti:

Parametro	Specifica
Tipo di compressore	Compressore semiermetico a doppia vite
Metodo di compressione	Compressione a due stadi con iniezione dell'economizzatore
Capacità di raffreddamento	30 kW - 800 kW
Temperatura di evaporazione	Da -20°C a -50°C
Temperatura di condensazione	da +30°C a +45°C
Regolazione della capacità	Regolazione continua dal 25% al ​​100%.
Refrigerante	R134a / R404A / R507A / R449A
Raffreddamento del motore	Raffreddamento del gas di aspirazione
Tensione del motore	380 V/trifase/50 Hz
Voltaggio opzionale	460 V/60 Hz
Livello di protezione	IP54
Sistema di controllo	PLC + pannello operatore touchscreen
Gamma COP	2.0 - 2.8
Livello di rumore	≤78 dB(A) a 1 metro

Applicazioni

Conservazione frigorifera e lavorazione alimentare

L'unità del compressore fornisce prestazioni di raffreddamento stabili per celle frigorifere, magazzini di distribuzione, lavorazione del pollame, produzione di carne e impianti di congelamento dei frutti di mare. La sua capacità operativa a bassa temperatura aiuta a mantenere condizioni di refrigerazione costanti durante la produzione continua.

Refrigerazione farmaceutica

Per lo stoccaggio farmaceutico e i prodotti sensibili alla temperatura, l'unità fornisce un controllo affidabile del raffreddamento con funzioni di monitoraggio automatico per mantenere condizioni operative stabili e ridurre le fluttuazioni di temperatura.

Raffreddamento di processi industriali

Il sistema è adatto per applicazioni industriali tra cui lavorazione chimica, produzione elettronica, produzione tessile e altri processi che richiedono un controllo continuo della temperatura e prestazioni di raffreddamento affidabili.

Efficienza energetica e vantaggi operativi

La struttura di compressione a due stadi migliora l'efficienza in condizioni di rapporto di compressione elevato riducendo il carico di pressione di ciascuno stadio di compressione. La temperatura di scarico più bassa aiuta a ridurre lo stress termico e a migliorare la durata di servizio del compressore.

L'economizzatore integrato aumenta l'efficienza del ciclo di refrigerazione migliorando la circolazione del refrigerante, mentre la struttura semiermetica riduce i rischi di perdite rispetto ai tradizionali compressori di tipo aperto.

La combinazione di efficiente tecnologia di compressione, controllo automatico e integrazione montata su skid aiuta i clienti a ridurre il consumo energetico e a semplificare la gestione operativa a lungo termine.

Installazione e manutenzione

Requisiti di installazione

La struttura skid assemblata in fabbrica riduce i requisiti di installazione in loco. Dopo aver posizionato l'unità, i clienti devono principalmente completare i collegamenti delle tubazioni del refrigerante, il cablaggio elettrico e la messa in servizio del sistema di controllo.

Il design compatto consente un'installazione flessibile in impianti di refrigerazione di nuova costruzione così come in sistemi esistenti che richiedono la sostituzione delle apparecchiature o l'espansione della capacità.

Requisiti di manutenzione

La struttura semiermetica riduce le esigenze di manutenzione ordinaria eliminando le tenute esterne dell'albero e proteggendo i componenti interni all'interno di un alloggiamento sigillato.

La manutenzione giornaliera comprende principalmente il controllo della carica di refrigerante, del livello dell'olio, della pressione operativa, dei parametri di temperatura e delle registrazioni degli allarmi del PLC. I componenti standardizzati semplificano inoltre la sostituzione dei pezzi di ricambio e riducono i tempi di fermo macchina.

Perché scegliere Lynxcool?

Esperienza nella produzione di refrigerazione industriale

Lynxcool è specializzata in apparecchiature di refrigerazione per la catena del freddo, la lavorazione alimentare e le applicazioni di raffreddamento industriale. L'azienda sviluppa unità di compressione basate su diversi requisiti di temperatura, capacità di raffreddamento e ambienti operativi.

Supporto tecnico prima della consegna

Lynxcool fornisce supporto tecnico tra cui la selezione del sistema di refrigerazione, il calcolo della capacità di raffreddamento, la configurazione delle apparecchiature, i disegni di installazione e i consigli operativi per aiutare i clienti a selezionare le soluzioni adeguate.

Assemblaggio e collaudo in fabbrica

Ogni unità compressore viene assemblata e ispezionata prima della spedizione. Le procedure di test includono controlli del funzionamento del compressore, verifica del sistema di controllo, test di protezione della sicurezza e conferma dei parametri operativi.

Soluzioni di refrigerazione personalizzate

Lynxcool supporta la personalizzazione della capacità del compressore, della configurazione del refrigerante, dei sistemi di controllo e della disposizione delle apparecchiature in base ai requisiti specifici del progetto.

Supporto del servizio globale

Sono disponibili consulenza tecnica, supporto per i pezzi di ricambio e servizi di risoluzione dei problemi da remoto per aiutare i clienti internazionali a mantenere un funzionamento stabile del sistema di refrigerazione.

Domande frequenti

Cos'è un compressore frigorifero a vite semiermetico a due stadi?

Un'unità di compressore di refrigerazione a vite semiermetica a due stadi combina una struttura di compressore a vite sigillata con una tecnologia di compressione a due stadi. È progettato per sistemi di refrigerazione che richiedono un funzionamento stabile a basse temperature di evaporazione e rapporti di compressione elevati.

Quali sono i vantaggi della compressione a due stadi?

La compressione a due stadi riduce il rapporto di pressione gestito da ciascuno stadio di compressione, abbassando la temperatura di scarico e migliorando l'efficienza durante il funzionamento a bassa temperatura. È adatto per applicazioni quali sistemi di congelamento e celle frigorifere.

Quale intervallo di temperature può raggiungere questo compressore?

L'unità può funzionare a temperature di evaporazione comprese tra -20°C e -50°C a seconda della selezione del refrigerante, della configurazione del sistema e delle condizioni operative.

Quali refrigeranti sono disponibili?

Le opzioni di refrigerante standard includono R134a, R404A, R507A e R449A. È possibile fornire configurazioni personalizzate del refrigerante in base ai requisiti del progetto.

Quali industrie utilizzano questa unità di refrigerazione?

È ampiamente utilizzato nella lavorazione degli alimenti, nel congelamento dei frutti di mare, nella conservazione a freddo, nella refrigerazione farmaceutica, nel raffreddamento chimico e nel raffreddamento dei processi industriali.

L'unità richiede un'installazione complicata?

Il design montato su skid integra i componenti principali prima della consegna, riducendo il lavoro sulle tubazioni in loco e semplificando l'installazione e la messa in servizio.

In che modo il design semiermetico riduce la manutenzione?

La struttura sigillata elimina le tenute esterne dell'albero e riduce i rischi di perdite di refrigerante, contribuendo a ridurre la frequenza di manutenzione durante il funzionamento a lungo termine.

È possibile regolare la capacità di raffreddamento?

SÌ. L'unità supporta la regolazione continua della capacità dal 25% al ​​100%, consentendo alla potenza di raffreddamento di soddisfare diversi requisiti di carico.
