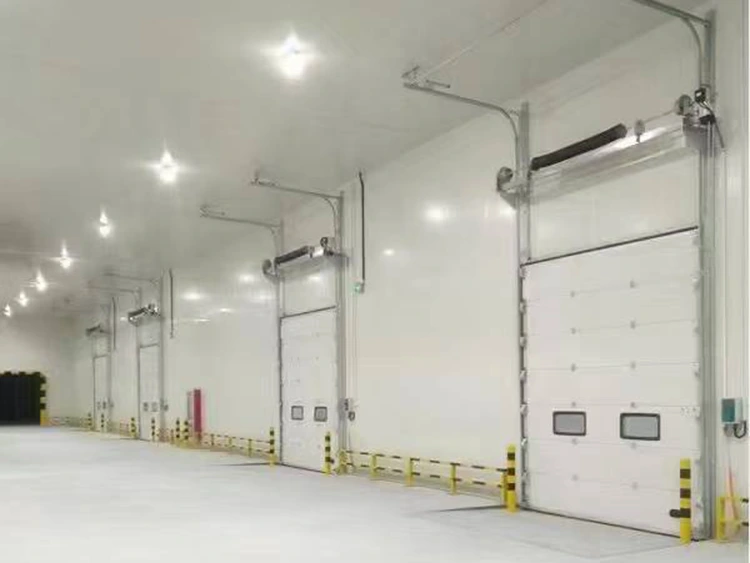

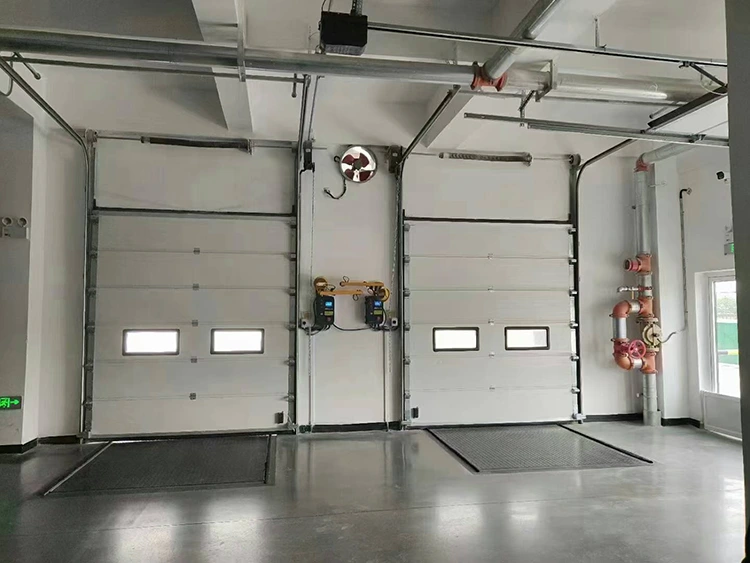

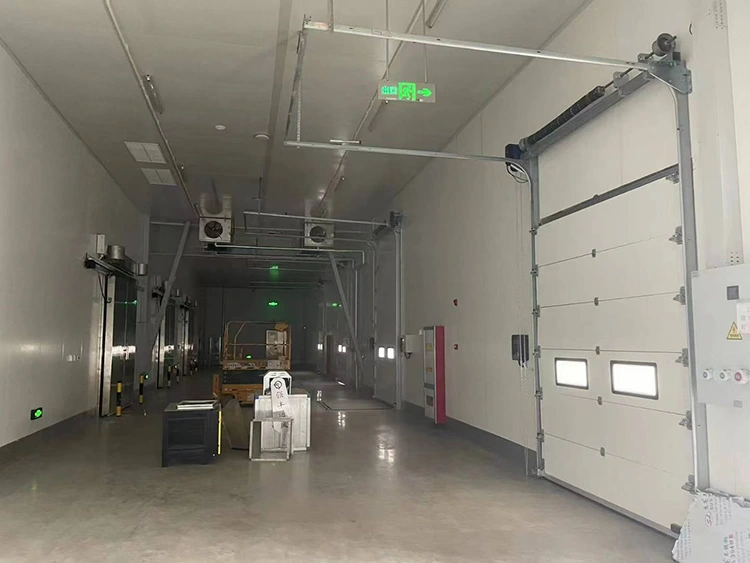

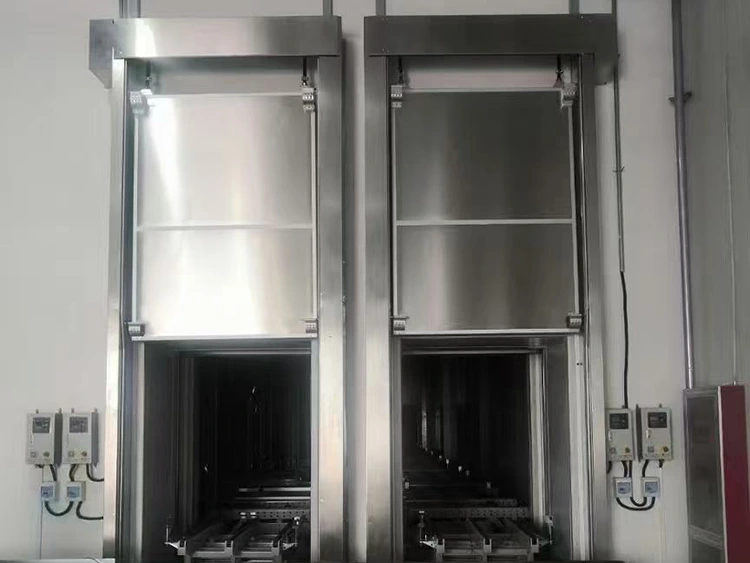

Porta ad ascensore verticale
La porta ad ascensore verticale è progettata per celle frigorifere, impianti di lavorazione alimentare e strutture logistiche in cui l'utilizzo dello spazio e le prestazioni di isolamento sono fondamentali. Il pannello della porta si muove verticalmente lungo i binari, evitando l'ostruzione del soffitto e consentendo l'installazione in aree con spazio elevato o zone di carico automatizzate.
Costruito con telai in lega di alluminio o acciaio inossidabile 304 e pannelli isolanti in poliuretano fino a 100 mm di spessore, fornisce una separazione termica affidabile per ambienti da -25°C a +10°C. Dotato di cavi scaldanti a bassa temperatura, doppie strisce di tenuta e dispositivi di rilascio di sicurezza, garantisce un funzionamento stabile. Lynxcool fornisce supporto tecnico completo, compresa la misurazione, l'installazione e l'integrazione con i sistemi di refrigerazione e automazione.
Costruito con telai in lega di alluminio o acciaio inossidabile 304 e pannelli isolanti in poliuretano fino a 100 mm di spessore, fornisce una separazione termica affidabile per ambienti da -25°C a +10°C. Dotato di cavi scaldanti a bassa temperatura, doppie strisce di tenuta e dispositivi di rilascio di sicurezza, garantisce un funzionamento stabile. Lynxcool fornisce supporto tecnico completo, compresa la misurazione, l'installazione e l'integrazione con i sistemi di refrigerazione e automazione.
Una porta ad alzata verticale è un sistema di porta industriale in cui il pannello della porta si muove verticalmente lungo la parete, guidato da binari verticali. La sua caratteristica più distintiva è che, quando è aperto, il pannello della porta è posizionato interamente contro la parete direttamente sopra l'apertura, lasciando l'area sotto il soffitto libera da guide orizzontali o componenti sospesi.
Applicazioni tipiche:
Magazzini di trasferimento logistico della catena del freddo, congelatori e strutture di conservazione frigorifera
Impianti di trasformazione alimentare e cucine centrali
Officine di riparazione automobili e cabine di verniciatura/spruzzatura
Centri di distribuzione logistica e banchine di carico
Impianti di assemblaggio di apparecchiature su larga scala
Caserme dei vigili del fuoco e officine per veicoli specializzati
Composizione strutturale e principio di funzionamento

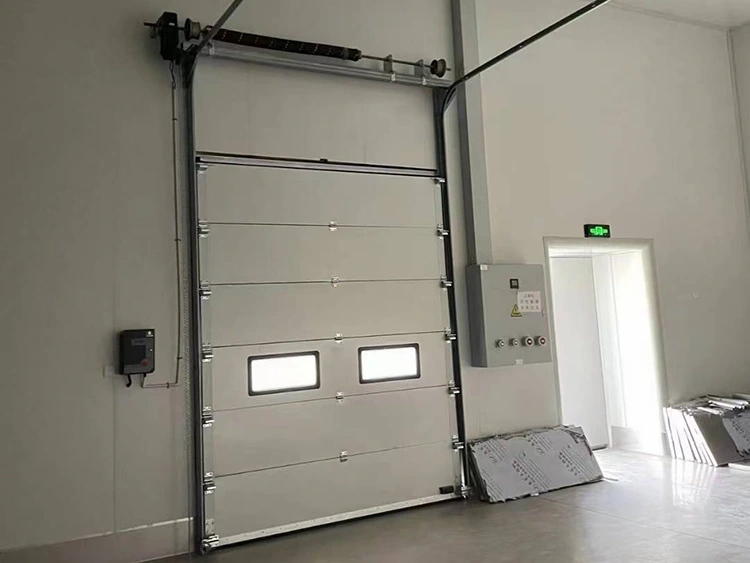

Composizione strutturale
Pannello della porta: composto da rivestimenti metallici interni ed esterni (acciaio, acciaio inossidabile o lega di alluminio) e da un'anima interna (schiuma di poliuretano, polistirolo o nido d'ape di alluminio). Lo spessore varia tipicamente da 40 mm a 150 mm, selezionato in base ai requisiti di isolamento termico e resistenza strutturale.
Binari verticali: binari in acciaio zincato per carichi pesanti a forma di C o a forma di U montati verticalmente sulle pareti che fiancheggiano l'apertura della porta. Sono fissati tramite dispositivi incorporati o ancoranti chimici e sono dotati di cursori o rulli di guida interni.
Sistema di bilanciamento: utilizza molle di torsione o contrappesi per bilanciare il peso del pannello della porta, consentendo al motore di funzionare vincendo solo l'attrito, riducendo così il consumo di energia.
Sistema di azionamento: un motoriduttore montato lateralmente installato sull'albero della molla di torsione o un gruppo idraulico che aziona un tamburo a fune metallica. La potenza del motore varia generalmente da 1,5 kW a 5,5 kW, a seconda delle dimensioni e del peso della porta.
Componenti di tenuta: lungo il perimetro del pannello della porta sono installate strisce di gomma resistenti agli agenti atmosferici, mentre una guarnizione gonfiabile (tipo airbag) nella parte inferiore si comprime contro il pavimento quando è chiusa, impedendo la convezione dell'aria e l'ingresso di polvere.
Scatola di controllo: integra un controller motore, un convertitore di frequenza (VFD), relè di sicurezza e interfacce di segnale; supporta il funzionamento tramite pulsante locale, il controllo remoto, i sensori e la comunicazione remota.
Principio di funzionamento
Il motore aziona la rotazione del tamburo, tirando su il pannello della porta lungo i binari tramite funi metalliche o catene. Durante la discesa, la porta si abbassa dolcemente grazie all'inversione del motore o alla gravità. La porta può essere fermata a qualsiasi altezza, con posizionamento preciso controllato da finecorsa o encoder.
Tipologie principali e guida alla scelta
Sulla base di diversi scenari applicativi e requisiti del cliente,Porte ad ascensore verticalepossono essere classificati nelle seguenti tipologie:
| Tipo | Materiale/imbottitura del pannello della porta | Prestazioni di isolamento | Temperatura operativa | Applicazioni tipiche |
|---|---|---|---|---|
| Tipo isolato standard | Pannelli in acciaio verniciato + anima in schiuma di poliuretano | Alta (conduttività termica ≤0,024 W/m·K) | Da -25℃ a +40℃ | Celle frigorifere, magazzini a temperatura controllata |
| Tipo rinforzato per basse temperature | Sistema in acciaio inox + schiuma poliuretanica + cavo scaldante | Eccellente (con sistema di riscaldamento antigelo aggiuntivo) | Da -45℃ a +10℃ | Abbattitori, celle frigorifere a bassissima temperatura |
| Tipo leggero in lega di alluminio | Telaio in lega di alluminio + pannelli trasparenti in policarbonato/vetro | Moderare | Da 0°C a +50°C | Partizioni interne, passaggi espositivi, aree pulite |
| Tipo industriale per impieghi gravosi | Pannelli in acciaio (spessore ≥2,0 mm) + nervature rinforzate | Isolamento non isolato o opzionale | Da -20℃ a +80℃ | Impianti industriali, hangar, strutture pesanti |
| Tipo antideflagrante | Componenti in acciaio inossidabile + rame + motore antideflagrante | Personalizzato in base alle esigenze | Ambienti pericolosi ed esplosivi | Depositi di prodotti chimici, stazioni di rifornimento |
Gamma di dimensioni standard
- Larghezza della porta: ≤8,000mm (custom sizes available for special applications)
- Altezza della porta:≤6.000 mm (aperture più grandi richiedono sollevamenti sezionali o soluzioni combinate)
- Peso massimo del singolo pannello:ca. 1.500 kg (bilanciato tramite sistema di contrappeso o molle di torsione per carichi pesanti)
Condizioni di installazione e requisiti tecnici
Porta ad ascensore verticaleha requisiti specifici per le strutture dell'edificio e le condizioni di installazione. Questi fattori devono essere preventivamente confermati in fase di progettazione o ristrutturazione dell'edificio.
Spazio minimo in altezza:
L'altezza libera richiesta dovrebbe essere almenoaltezza apertura porta + 500mmfornire spazio sufficiente per il sollevamento completo della porta e l'installazione di fermi ammortizzatori e dispositivi di limitazione.Profondità della parete su entrambi i lati dell'apertura:
Ciascun lato dell'apertura della porta deve avere una profondità minima della parete di300 mmper il fissaggio di guide e staffe di supporto. Per le pareti in mattoni leggeri sono necessarie misure di rinforzo prima dell'installazione.Capacità di carico sopra l'apertura della porta:
Il carico totale generato dal pannello della porta, dal sistema di molle a torsione o dal meccanismo di contrappeso viene trasferito alla struttura o alla trave della parete superiore. Gli ingegneri strutturali dovrebbero verificare la capacità portante prima dell'installazione.Requisiti di livellamento del pavimento:
La superficie del pavimento sotto l'apertura della porta dovrebbe mantenere una deviazione di planarità all'interno±3 mm. Potrebbero essere necessari ulteriori lavori di livellamento per garantire prestazioni adeguate di tenuta del fondo.Requisiti di alimentazione:
Le opzioni di alimentazione disponibili includono380 V/50 Hz o 220 V/50 Hz. La potenza del motore viene scelta in base alle dimensioni della porta e alle esigenze operative. Il quadro elettrico deve essere installato all'interno5 metridel corpo della porta.Sondaggio professionale del sito di Lynxcool:
Lynxcool fornisce servizi professionali di valutazione dell'installazione utilizzando misuratori di distanza laser, scanner a parete e livelli di precisione per valutare accuratamente le condizioni del sito. UN"Rapporto di conferma delle condizioni di installazione dell'apertura della porta"viene fornito dopo l'ispezione. Se le condizioni esistenti non soddisfano i requisiti, Lynxcool può offrire raccomandazioni di modifica strutturale e soluzioni tecniche.
Sistemi di controllo e accessori opzionali
Configurazione di controllo standard:
Scatola di controllo locale (pulsanti Avvio/Arresto/Arresto di emergenza, spie di stato)
Telecomando wireless portatile (portata effettiva ≥30 m)
Finecorsa meccanici (posizioni limite superiore e inferiore)
Opzioni personalizzabili:
Azionamento a frequenza variabile (VFD): consente un avvio/arresto graduale, riduce gli shock meccanici e consente velocità di sollevamento regolabili (tipicamente 0,15–0,3 m/s)
Sensor-based control: Geomagnetic induction loops, microwave radar, infrared safety beams
Interfaccia di interblocco: uscita del segnale a contatto pulito per l'interblocco con apparecchiature quali trasportatori, piattaforme di sollevamento o barriere d'aria
Monitoraggio remoto: carica lo stato della porta su una piattaforma cloud tramite moduli 4G o Wi-Fi, consentendo il monitoraggio delle app mobili e le notifiche di allarme
"Door-in-door" (Porta pedonale): Una piccola porta di accesso integrata nel pannello della porta principale per il passaggio pedonale, che riduce la frequenza di apertura della porta principale
Manutenzione e servizio post-vendita
Manutenzione ordinaria:
Si consiglia un'ispezione semestrale per verificare l'usura della fune metallica, l'allineamento della guida e il serraggio dei bulloni. Le strisce di tenuta devono essere pulite regolarmente e trattate con agenti protettivi. I cuscinetti e le catene devono essere lubrificati ogni anno per mantenere un funzionamento regolare.
Supporto per la risoluzione dei problemi:
Problemi comuni come la resistenza al movimento della porta, il surriscaldamento del motore e i guasti del telecomando sono supportati da procedure diagnostiche rapide e guida tecnica remota.
Politica di garanzia:
- Struttura della porta:Garanzia di 2 anni
- Componenti elettrici (motore, controller, sensori):1 anno di garanzia
- Parti soggette ad usura (nastri di tenuta, rulli): supporto sostitutivo a prezzo preferenziale
Servizio di emergenza:
Lynxcool fornisce servizi di risposta rapida nelle principali città nazionali, con supporto in loco disponibile all'interno48 ore. Emergency repairs or temporary sealing solutions are provided to minimize operational downtime.
Perché scegliere la porta ad ascensore verticale Lynxcool
Lynxcool non è solo un produttore di porte industriali ma anche un fornitore di servizi di ingegneria specializzato in sistemi di refrigerazione e strutture per la catena del freddo. Scegliere la porta ad ascensore verticale Lynxcool significa ricevere:
Soluzioni ingegneristiche integrate:
La progettazione delle porte è coordinata con i sistemi di isolamento per celle frigorifere, le apparecchiature di refrigerazione e le operazioni logistiche per prevenire problemi di compatibilità durante l'installazione e il funzionamento.
Capacità di installazione qualificata:
Con qualifiche professionali di installazione meccanica ed elettrica eCertificazione di installazione di condotte in pressione GC2, Lynxcool garantisce una costruzione conforme e riduce i rischi di accettazione.
Vasta esperienza di progetto:
Avendo completato centinaia di progetti di porte industriali, Lynxcool comprende gli standard tecnici e i requisiti operativi delle industrie di trasformazione alimentare, farmaceutica e logistica.
Supporto del servizio localizzato:
Supportata dalla sede centrale di Qingdao, Lynxcool fornisce servizi per l'intero ciclo di vita, tra cui ispezione del sito, progettazione personalizzata, installazione, manutenzione e supporto tecnico.
Domande frequenti (FAQ) sulla porta ad ascensore verticale
1. Cos'è una porta ad ascensore verticale?
A Porta ad ascensore verticaleè un sistema di porte industriali in cui il pannello della porta si muove verticalmente lungo binari diritti montati a parete e si parcheggia direttamente sopra l'apertura della porta quando è completamente aperta.
A differenza delle tradizionali porte sezionali sezionali, le porte ad ascensore verticale non necessitano di tratti di binario curvi o orizzontali. Non ci sono componenti sospesi sotto il soffitto, consentendo di utilizzare completamente lo spazio sopraelevato per l'installazione di sistemi di trasporto, illuminazione, condotti di ventilazione, gru a ponte e altre attrezzature.

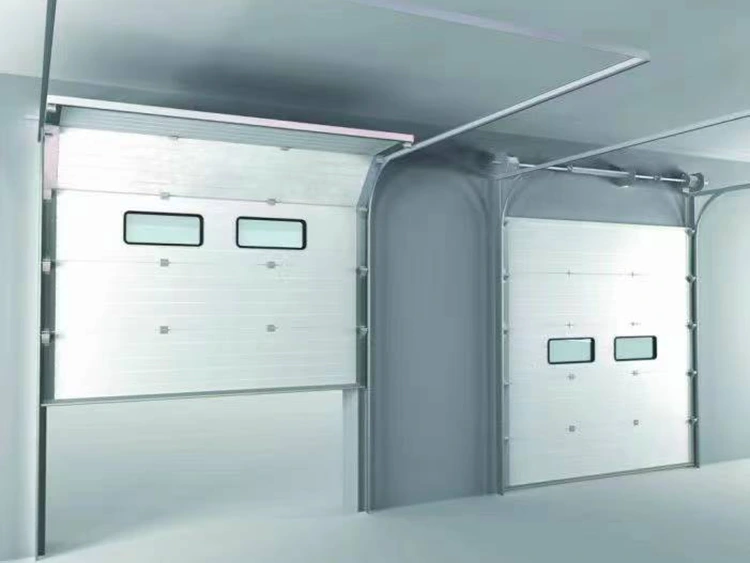

2. Qual è la differenza tra una porta ad alzata verticale e una porta ad alzata elevata?
Entrambi i sistemi di porte sono progettati per edifici con soffitti alti, ma le configurazioni dei binari sono diverse:
| Tipo | Progettazione di binari | Requisiti di spazio |
|---|---|---|
| Porta ad ascensore verticale | Si muove verticalmente lungo l'intero percorso senza tratto di binario orizzontale | Richiede uno spazio libero pari all'incirca all'altezza della porta e non occupa spazio nel soffitto |
| Porta ad alto sollevamento | Moves vertically first and then transitions into horizontal tracks along the ceiling | Richiede meno spazio verticale ma utilizza comunque parte dello spazio sopraelevato |
In termini semplici, aLa porta ad alta alzabilità è una soluzione di compromesso, mentre aLa porta ad ascensore verticale garantisce il massimo utilizzo dello spazio sopraelevato.
3. Dove vengono comunemente utilizzate le porte ad ascensore verticale?
Grazie all'elevata efficienza dello spazio, alle eccellenti prestazioni di tenuta e all'idoneità agli ambienti difficili, le porte ad ascensore verticale sono ampiamente utilizzate in:
- Strutture per la catena del freddo, comprese celle frigorifere e magazzini di congelamento
- Impianti di trasformazione alimentare e cucine centrali
- Centri di distribuzione logistica e banchine di carico
- Officine di riparazione automobili e garage per camper
- Caserme dei vigili del fuoco e garage per veicoli speciali
- Edifici industriali che richiedono gru a ponte o attrezzature sospese
4. Quanto spazio sopraelevato è necessario per l'installazione di una porta ad ascensore verticale?
Il requisito fondamentale è che lo spazio libero sopra l'apertura della porta sia:
Altezza apertura porta + minimo 500mm
Esempio:
Per un'apertura della porta con un'altezza di4 metri, l'edificio dovrebbe fornire almeno4,5 metri di altezza libera.
Ulteriori requisiti di installazione includono:
- MinimoSpazio sulla parete di 300 mm su ciascun latoper guide e staffe
- Deviazione di livellamento del pavimento all'interno±3 mmper garantire prestazioni adeguate di tenuta del fondo
Si consiglia un sopralluogo professionale prima dell'installazione per confermare se la struttura dell'edificio soddisfa i requisiti.
5. Quali sistemi di protezione di sicurezza sono dotati delle porte ad ascensore verticale?
Le configurazioni di sicurezza standard includono:
Dispositivo frenante anticaduta:
Blocca automaticamente il pannello della porta in caso di rottura della fune o della catena, prevenendo cadute accidentali.
Rilevamento degli ostacoli e inversione automatica:
Una costa sensibile inferiore pneumatica o fotoelettrica rileva gli ostacoli e arresta e inverte immediatamente il movimento della porta.
Funzionamento manuale di emergenza:
Un sistema di paranco manuale a manovella o a catena consente il funzionamento in caso di interruzione di corrente.
Protezione a doppio limite:
Gli interruttori di fine corsa meccanici ed elettronici lavorano insieme per impedire il funzionamento oltre la corsa.
Questi sistemi di sicurezza garantiscono un funzionamento affidabile in varie condizioni impreviste.
6. Come deve essere mantenuta la porta ad ascensore verticale?
Le procedure di manutenzione consigliate includono:
- Rimuovere regolarmente la polvere e i corpi estranei dalle guide per mantenerle pulite
- Controllare l'usura e la tensione della fune metallica ogni tre mesi
- Lubrificare cuscinetti, rulli, catene e altri componenti mobili ogni sei mesi
- Ispezionare regolarmente le strisce di tenuta e sostituire i componenti vecchi quando necessario
- Eseguire il test manuale del bilanciamento: scollegare l'alimentazione e sollevare la porta a metà; la porta dovrebbe rimanere stabile senza cadere o alzarsi
Una corretta manutenzione aiuta a prolungare la durata utile e riduce i tempi di fermo imprevisti.
7. Quali sono i problemi e le soluzioni più comuni delle porte con ascensore verticale?
| Problema | Possibile causa | Soluzione consigliata |
|---|---|---|
| Il movimento della porta è instabile o irregolare | Corpi estranei nel binario, tensione errata della fune metallica | Pulire il binario e regolare la tensione della fune metallica |
| La porta non può chiudersi completamente | Sensore fotoelettrico disallineato o area di rilevamento bloccata | Ricalibrare i sensori o rimuovere gli ostacoli |
| Rumore di funzionamento anomalo | Lubrificazione insufficiente dei cuscinetti o rulli usurati | Lubrificare i componenti o sostituire le parti usurate |
| Scarsa tenuta dopo la chiusura | Guarnizioni invecchiate o allineamento errato del telaio della porta | Sostituire le strisce di tenuta o regolare l'allineamento del telaio della porta |
Per guasti complessi, è necessario contattare i tecnici dell'assistenza professionale per l'ispezione e la riparazione.
8. Come posso ottenere una soluzione e un preventivo personalizzati per porte per ascensore verticale?
Lynxcool fornisce supporto completo al progetto, tra cui:
- Ispezione del sito
- Progettazione della soluzione
- Produzione di attrezzature
- Installazione e messa in servizio
- Servizio post-vendita
Per ricevere una proposta e un preventivo personalizzato, si prega di fornire:
- Dimensioni dell'apertura della porta (larghezza × altezza)
- Foto del sito o disegni architettonici
- Condizioni operative (temperatura, requisiti di pulizia, ecc.)
- Requisiti speciali (progettazione antideflagrante, costruzione in acciaio inossidabile, sistemi di controllo integrati, ecc.)
Il team tecnico di Lynxcool valuterà i requisiti del vostro progetto e fornirà una soluzione adatta per porte ad ascensore verticale.
